提到了通信格式字，不管再怎么绕，它本身还是一个字，16位二进制数，从b0到b15，为了标准起见，4位一组，构成4个16进制数的形式，存储起来。
硬件搭配好以后，下一步就要上电设置通信参数，其关键一步就是要确定主从通信的标准格式，当标准的通信格式建立起来以后，不出意外，双方就应该可以调通了。

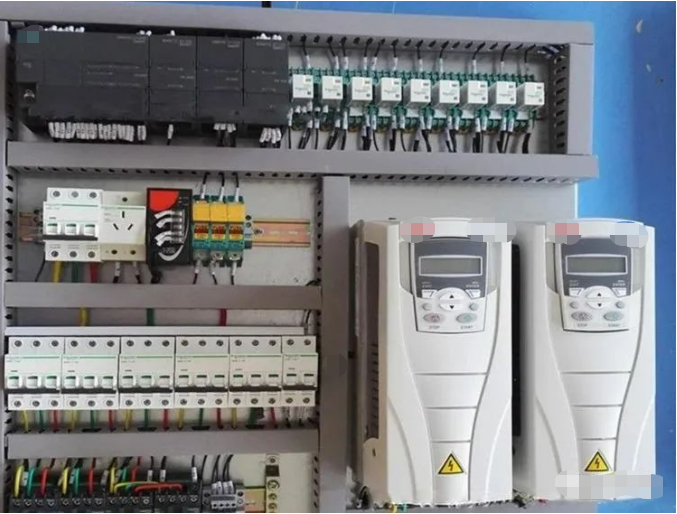

还是以变频器与PLC或DCS通信为例，在现场，经常会遇到主从之间通不上的问题，除硬件因素外，就要看这个通信格式字了。
主从调通了以后，还是不是目的，还要让主机向从机发送指令信息，并按照指令信息完成既定的功能，从机要完成既定的应答，这个过程就称之为功能调试。
比如，要让变频器正转启动，这是一条指令信息，要通过一帧信息的方式由主机发送到从机。这一帧信息有多个字符串组成，参照一定的格式发送，完成既定的控制或应答的内容，这个格式，就是我们常说的数据格式。
这个数据格式通常由起始码、地址码、控制码、功能码、校验码、停止码组成，起始码和停止码，通常又被称为帧头和帧尾，在有些数据传送格式中，也是可以没有的。这就剩下了最重要的四部分，地址码、控制码功能码和校验码，意思就是向谁发送什么具体的控制或应答信息，并完成纠错校验。

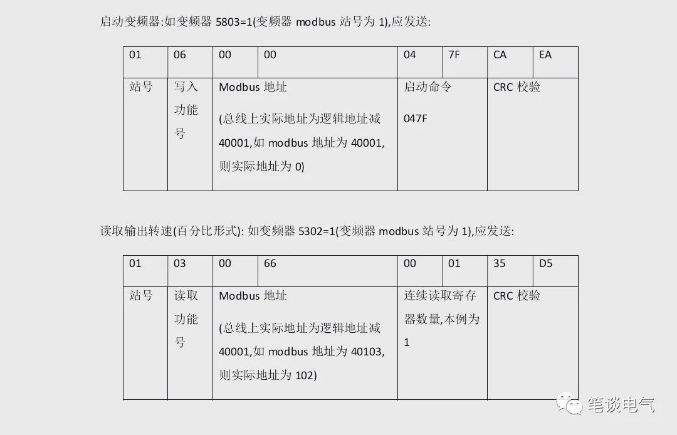

举个例子，如下图:
这是acs880变频器接收的数据格式，第一张表表示:站号为1的变频器，向寄存器40001写入一个十六进制数047F，并执行循环校验，意为让01号变频器启动。第二张表表示:站号为1的变频器，向寄存器40101读取转速值。
只是举个例子，说明一下这个数据格式，其他品牌的产品也大都这个意思，就是让设备能够读懂发送的信息，并完成相应的动作。
本篇终，就想说明一下这帧信息是如何发送地，代表了哪些含义，能够让变频器读懂，当然没有端子和电位器来的直观，所以，才会感觉它比较绕！
