1、概述
无源无线测温装置是一款用于中、低压电力系统(6—35KV)和对温度有较高要求应用场合的测温产品。它是集在线温度测量、数据采集功能于一体的现代化高科技产品。其各项技术指标均能到达国标要求，该测温装置能够在线采集接点温度（接点数1～12个）。该装置可提供RS485通讯接口传输数据到站端测温管理装置或测温系统主站，支持MODBUS-RTU通讯协议，通讯波特率可设置。在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。壳体防护等级IP20，传感器防护等级IP65。
2、主要功能
1) 多路无线测量温度实时数据显示，可接收1～12路接点温度数据。
2）具有设备参数配置功能，可进行主要参数编程设置。
3) 具有显示接口和RS485通讯接口，常规为无显示的测温终端，可选配温度显示仪。
4）数据通讯传输功能，所有数据都能通过数据通讯接口传输到上一级测温装置或者测温系统主站。
3、技术参数
1)工作电源：AC/DC 220V。
2)测温通道：单机系统最大支持四通道12个测温点，标准配置6个测温点。
3)工作环境温度：-20℃～+70℃。
4)工作环境湿度：≤95%RH。
5)通讯接口：多路 RS485接口（包括调试、显示、通讯应用），采用MODBUS-RTU 通讯协议，一个起始位，八个数据位，无奇偶校验，一个停止位。波特率可设置为1200bps、2400bps、4800bps、9600bps。
6)RS485通讯接口可实现与端测温管理装置传输数据，最远距离<1000米。
7)触点温度测量范围：-25℃～150℃。
8)温度精度：≤±2℃。
9)温度显示分辨率：0.1℃。
4、产品介绍

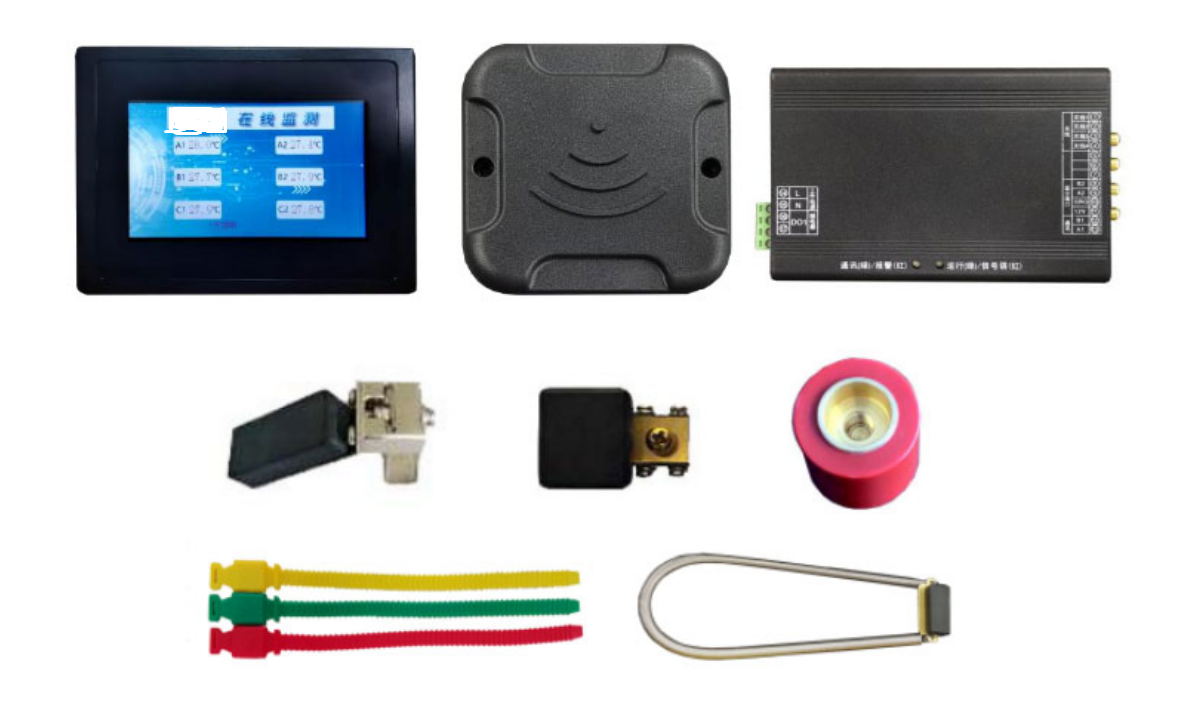

4.1、组成
1) 温度采集器实现柜内接点温度无线接收、保存与转发；
2）温度传感器，每台开关柜内典型配置3路、6路或9路。
3）标配采集器收发天线。
4.3、安装方式
1）可采用两点螺丝固定方式和35mm导轨式安装。
2）温度采集器安装于开关柜中，可在144mm孔间距的位置使用Φ3的螺丝或扎带固定安装，也可以选择标准35mm导轨式安装，将采集器收发天线布置在温度传感器安装位置附近的开关柜内壁，并将天线引线通过线槽引入开关柜仪表室，避免碰触和接近强电线路，实现采集器通过天线对声表面波温度传感器的无线信号发射和接收。
3）可根据现场的安装需求和不同的柜体类型，分别选择单通道的温度采集或双通道的温度采集，每增加一个通道需要多配置一套天线，建议使用双通道可适用于绝大多数类型的开关柜安装应用需求。
5、温度传感器
温度传感器主要使用通用型表带式、音叉式和梅花头式三种温度传感器，安装在需要测温的电气接点位置，当测量温度大于设定跳闸和告警值时，测温系统主站或站端测温管理装置将发出相应警告和提示，可外接声、光报警器实现越限报警的综合报警提示。
特点及参数：
1.耐温(-40℃～+250℃)阻燃材料制作塑胶表带壳体，防水，高温下不变形、无滴液。
2.无需外置电源供电，无内部电池，无线感知信号测温，无源无线传输。
3.小体积，易安装，适应多种场景。
4.高达99%的线性度，封装满足IP65的高防护等级。
5.极简结构，高可靠，长寿命（ >10 年）。
4.测温范围-20℃～150℃。
6、采集器收发天线
为了便于在高压环境中使用， 采集器收发天线在保证增益的前提下要尽可能缩小尺寸，尤其是高度，以免影响高压设备的安全距离。我司专门针对电力设备设计的采集器天线，高度仅有 31mm，可通过螺丝固定或强力磁铁吸附在开关柜内。
序号 | 项目 | 技术指标 |
1 | 工作温度 | -25℃~85℃ |
2 | 工作频率 | 420MHz~450MHz |
3 | 电压驻波比 | 1.5 |
4 | 增益 | 6dbi |
5 | 连接器类型 | SMA |
6 | 外形尺寸 | 100mm×100mm×18mm |
温度采集器和采集器收发天线在各种类型的开关柜中安装方式是相近的，都要将采集器收发天线布置在温度传感器安装位置附近的开关柜内壁，而温度采集器则安装在开关柜仪表室内。
7、温度显示仪
名称 | 独立式温度显示仪 |
技术特点 | 1) 最多可显示12个温度数据。
2) 温度报警值及信号强度的设置和查询功能。
3) 可设置采集器通讯地址和通讯速率。
4）外壳材料为ABS+PC工程塑料。
5) 外形尺寸：139.8mm×97.8mm×22.2mm。
6）安装开孔尺寸：129.3mm×87.3mm。
7）安装深度22.7mm（连接插接端子时的最大深度）。
8）净重200g。
9）显示屏尺寸4.3寸，分辨率480×272。 |
温度显示仪的通用参数：
工作电源 | DC6-42V，推荐使用DC12V。 |
工作环境温度 | -20℃～+70℃。 |
工作环境湿度 | ≤90%RH。 |
ESD防护等级 | IEC4级（接触和空气放电）。 |
防护等级 | IP65（正面）。 |
接线端子 | 6Pin_3.81mm规格接线端子。 |
视觉效果 | 外壳为黑色，显示窗为65K色触控屏。 |
触控屏类型 | 4线电阻式触控屏，抗干扰能力强。 |
节能设置 | 具有屏幕亮度自动调节功能，长时间无操作自动降低屏幕亮度。 |
辅助功能 | 具有内置蜂鸣器，触控操作时伴有按键提示音。 |
安装方式 | 默认为嵌入式安装，可选订导轨式安装方式。 |
