说到局部放电试验，目前采用的方法比较多，有电测法，还有非电测法，这在之前，是不敢想象的，像之前的一台进口超声波局放仪，先别管它测的准还是不准，抗外部干扰的能力强还是不强，单就价格讲，单台价格动辄就几十万起步，这分明是掌握技术，漫天要价嘛！
别管是用什么方法测量，但目前使用的最普遍的，还是传统的脉冲电流法。本篇，就说说这个脉冲电流法。
若试品内部发生了局部放电，那么，在试品两端就会产生一个瞬时的脉冲电流。
脉冲电流法，就是要通过电压的方式检测到这个脉冲电流，包括大小和相位，进而计算出视在放电量，当然，还可以测量到局部放电的起始电压和熄灭电压，单位时间内的放电次数。
脉冲电流法有三种接线方式:并接法、串接法和平衡法。都比较简单。

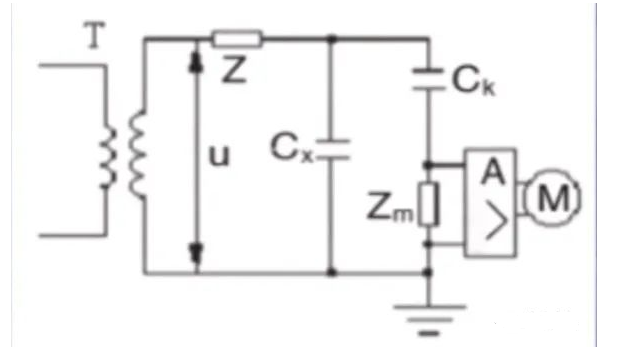

这个图就是并接法的试验接线，Cx就是试品，Ck为耦合电容，通常选择Ck≥10Cx，Zm为检测阻抗，将脉冲电流转变为电压信号进入局放测试仪。采用并接法，通常试品为一端接地，就像测量相对地的绝缘一样。

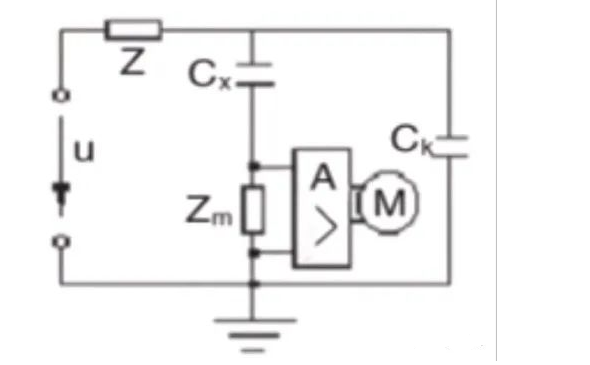

这个图就是串接法，试品电容Cx与检测阻抗Zm串联，通过Zm接入局放测试仪，再经过滤波和放大，将该信号显示出来。这种接线，适合于两端都不能接地的试品，相当于测量相与相之间的绝缘。
这个图就是平衡法，看右边，一看就知道是一个电桥，当Cx发生局部放电，电路的平衡条件将会被打破，电桥两端就会有脉冲电流通过，两端就会产生压降，并将这个电流和电压送入到局放测试仪，再经滤波和放大，将信号显示出来。
这种方法，通常用两台试品相互耦合，但必须要求Ck完好，无局部放电。
大伙都知道，电桥具有很强的抗干扰性，测量精度比较高，这是采用平衡法的优势，现场也有很多场合都采用平衡法测量。
不管是并接、串接还是平衡，它们都有最大的一个缺点，就是必须在设备停电的情况下进行测量。这相对于便携式局放仪、在线局放测试等无疑相差不少，但不管怎么说，它用算是预防性试验中的一种，尽管原始，但对于发现绝缘缺陷还是非常必要的。
本篇就说到这，重点介绍一下脉冲电流法测量局部放电及它的三种试验接线，有不妥的地方，还请留言指教。
