第一章 产品简介

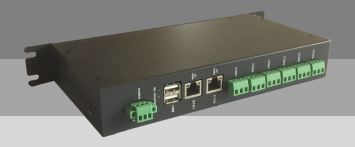

YS243N智能数据采集器是专门针对SCADA分层分布系统应用推出的前置智能数据采集服务器，内置自主研发的YSOUCH2.2组态软件，它是一台完整的嵌入式计算机平台，其内置软件具有众多PLC/IO/仪表的通讯支持，具有实时数据库，具有sqlite3历史数据库，具有开放的modbusTCP上传接口。其具有工程管理的特点，通过PC进行远程组态下载，具有远程监控，远程维护，远程调试的能力。它能够像PC机一样将本地数据远传到数据服务器中，也可以分担远程数据库服务器的压力，将数据本地存储，具有远程查询，断点续传的特点，确保系统的数据完整性。其内置c语言编译接口，用户可以自行开发专用于自己系统特点的应用，更提供高级c++语言的SDK环境，用户组建自己特色的运行系统。
YS243N智能数据采集器专门为工业设计，广泛应用于钢铁冶金行业能源计量、工程机械车联网、水文水利数据无人值守自动站、电力LCU现地单元串口联网服务器等，其采用ARM9-based RISC高效能处理器，使用了精简内核LINUX嵌入式操作系统，真正实现了工业现场的“3C”（现场控制，现场计算，现场通讯）的要求。它既可以单独使用直接通过自带以太网口向上传输数据，也可以通过无线DTU通信设备接口即时发送数据，还可以建筑能耗采集，能源工作站等使用形成现地控制单元分层分布应用。
第二章 注意事项
2.1 安装环境
YS243N智能数据采集器的技术规格和参数
工作温度：-20℃～60℃
存储温度：-30℃～85℃
工作湿度：5%RH～95%RH，无凝霜
额定电源：DC24V
电源范围：9V～40V
空气质量：无腐蚀性气体或烟雾，
冷却方式：自然冷却。
设备材质：铁质（可定制） 重量：<1KG
抗静电标准：2.5kv，符合EN61000-4-2、3级标准
抗震标准：符合IEC61131-2标准。
国际认可：CE FCC，EN55011 Class A， EN6000-6-2，符合IP65
YS243N智能数据采集器安装注意的事项：
请确认产品安装正确，并且使用环境符合硬件规范中的限制条件（详情请参考硬件规范说明）。
1.请勿使用在有爆炸危险的场合，例如存在易燃气体、蒸汽或者粉尘的地方。
2.请勿安装于磁场过强的场所。
3.请勿安装于阳光直射、高温的场所。
4.请勿在可能发生温度剧烈变化或者湿度很大的环境中，这可能会导致设备内部产生冷凝水，从而导致设备的损坏。
5.请确保所有电缆接头都牢固连接到YS243N智能数据采集器上。如果连接松动，可能会产生错误的输入或输出信号。
2.2 接线要求
1.安装、配线等作业，请务必在切断全部电源后进行。
2.直流电源的配线，请按本说明书所述接于专用端子上。
3.在进行螺丝孔加工和接线时，不要使金属屑或电线头掉入YS243N智能数据采集器设备内部，以免发生火灾、故障、电子元件损坏。
4.避免带电状态进行接线、插拔电缆插头，否则容易导致电击，或导致电路损坏。
5.应仔细检查YS243N智能数据采集器的接线，确保工作电压和接线端子的位置均正确无误。如果电压或接线端子位置错误 ，可能会引起火灾或事故。
6.YS243N智能数据采集器的输入电源是DC9-34V，如果所供应的电源不是在DC9-36V±20％内，将会严重损坏YS243N智能数据采集器，因此，请定时检查交换式电源供应器所提供之DC电源是否稳定。
2.3 外形和开孔尺寸
外部尺寸： 230*120*38MM(W*D*H)
2.4 电源连接
在安装产品前请确认符合所有当地和国家的电气标准，详情请向当地的供应商咨询。
