1.系统概述
温度是一个基本的物理量，自然界中的一切过程都与温度有关，许多设备的故障是由 异常温升而造成。 输电线路的耐张线夹因施工工艺、材质、过载和连接板螺栓松动等因素导致发热，而 热应力会进一步加剧耐张线夹的损害，最终导致事故，所以运行规范要求定期监测耐张线 夹的运行温度。目前采用的长焦红外镜头价格昂贵，携带与操作都很困难，且实时性也很 差。 为减轻运检人员工作负荷，降低运行成本，可采用低成本的物联网技术实现耐张线夹 工作温度的在线监测。耐张线夹是纯铜材质，导热良好，所以无论发热 点位于何处，只要 监测接线板中心位置的温度就可以有效监测整个线夹的温度。 对高压线路的导线及其附属金具进行温度在线监测，一方面能够及时发现大负荷线路 运行的温度变化异常状况，避免因长期过热状态下引发的电力事故。另一方面，电网“动 态增容”的实施也需要“导线测温”支持。 输电线路线夹智能巡检测温装置也叫（输电线路导线温度在线监测装置、架空输电线 路动态增容装置），适用于 10KV-1000KV 高压输电线路的高压导线极其附属连接金具测温 和远程回传预警。
2.监测对象
输电线路的高压导线、耐张线夹、引流板、压接管。
3.系统构成
在线监测系统由各线路铁塔上的微光温度传感器、数据传输基站、在线监测系统及区 域电网集控中心后台监测系统组成，并将各子系统数据集成为一个完整的在线监测系统， 对高压线路的导线及其附属金具进行实时在线状态监测，确保线路安全正常的运行。

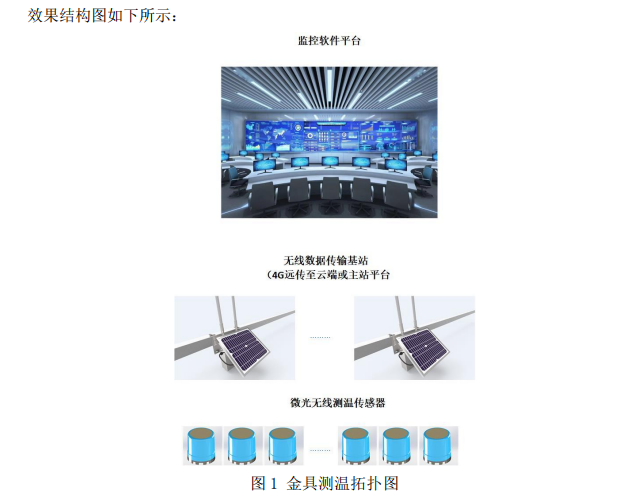

3.1 系统拓扑图
在线监测系统主要有三部分构成：微光无线测温传感器、线温监测系统数据传输基站、 区域电网集控中心后台、数据服务器；
温度监测传感器分布于金具各监测点，实时测量金具表面温度，并将温度数据通过无 线方式发送给数据传输基站。 数据传输基站由大容量蓄电池、太阳能电池板、控制器、线温监测系统数据传输基站 组成，蓄电池、太阳能电池板、控制器给线温监测系统数据传输基站提供电源。当线温监 测系统数据传输基站接收到传感器的数据之后再通过 4G 方式将数据以加密的方式传送到 电力系统服务器。 集控中心后台显示端，可以随时查看每个传感器的实时温度、历史曲线，如果出现超 温情况，可以快速定位并及时通知相关人员。
