1、产品概述
无源无线测温装置是一款用于中、低压电力系统(0.4kV—35kV)和对温度有较高要求应用场合的测温产品。它是集在线温度测量、数据采集功能于一体的现代化高科技产品。其各项技术指标均能到达国标要求，该测温装置能够在线采集接点温度（接点数1～48个）。该装置可提供RS485通讯接口传输数据到站端测温管理装置或测温系统主站，支持MODBUS-RTU通讯协议，通讯波特率可设置。在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。壳体防护等级IP20，传感器防护等级IP65。
2、主要功能
1）多路无线测量温度实时数据显示，可接收1～48路接点温度数据。
2）具有设备参数配置功能，可进行主要参数编程设置。
3）具有显示接口和RS485通讯接口，常规为无显示的测温终端，可选配温度显示仪。
4）数据通讯传输功能，所有数据都能通过数据通讯接口传输到上一级测温装置或者测温系统主站。
3、技术参数
1)采集器工作电源：DC 9~36V（出厂配置专用电源适配器AC85~265V/DC100~370V）。
2)测温通道：单机系统最大支持八通道，每通道不大于6点，最大48个测温点。
3)工作环境温度：-25℃～+80℃。
4)工作环境湿度：≤95%RH。
5)通讯接口：多路 RS485接口（包括显示、通讯应用），采用MODBUS-RTU 通讯协议，一个起始位，八个数据位，无奇偶校验，一个停止位。波特率可设置为1200bps、2400bps、4800bps、9600bps。
6)具有报警输出接口，可实现就地报警输出控制。
7)传感器在特定环境下最大接收距离：≥2m。
8)传感器温度测量范围：-40℃～125℃。
8)温度精度：≤±1℃。
9)温度显示分辨率：0.1℃。
10)数据更新：≤60秒。
4.3安装方式
1）温度采集器和电源适配器安装于环网柜中，可采用两点螺丝固定方式和35mm导轨式安装，温度采集器还可以用Φ3的螺丝或扎带固定安装。
2）将采集器收发天线布置在温度传感器所安装的高压腔体的开环网柜内壁，并将天线引线沿柜壁规范引入环网柜二次室，避免碰触和接近强电线路，使收发天线实现与温度采集器的连接，这样采集器就能够通过天线对温度传感器进行无源无线信号发射和接收。
3）可根据现场的安装需求和不同的柜体类型，分别选择单通道的温度采集或多通道的温度采集，每增加一个通道需要多配置一套天线，当柜内结构特殊，无线信号采集较困难时，建议在同一高压腔体内增加一套天线，并与连一套天线在腔体两侧分布安装，可有效改善无线信号收发。
注：安装温度采集器时，请使用配套的专用电源适配器，并同时安装好配套的天线，预留和安装好供电线路及独立开关，布置用于RS485通讯数据采集的通讯线路，然后再将温度采集器安装固定在环网柜内适当位置，完成安装。
5、温度传感器
温度传感器使用堵头式温度传感器，安装在需要测温的电气接点位置，当测量温度大于设定的预警值时，温度在线监测系统将发出相应警告和提示。
5.1外形图及尺寸

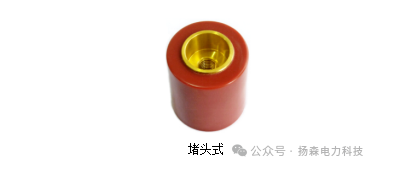

堵头式
5.2特点及参数
1耐温(-40℃～+250℃)阻燃材料制作传感器外壳，防水，高温下不变形、无滴液。
2无需外置电源供电，无内部电池，无线感知信号测温，无源无线传输。
3测温范围-40℃～125℃，小体积，易安装，适应多种场景。
4高达99%的线性度，封装满足IP66的高防护等级。
5极简结构，高可靠，长寿命（ >10 年）。
5.3温度传感器安装
温度传感器，分别安装在重要的测温接点上，不同的安装位置可选用不同封装的温度传感器。安装顺序一般按编号由小到大分别对应电缆接头的A、B、C相。
5.3.1、堵头式温度传感器安装
①主要安装在环网柜的电缆接头，安装前需要停电。
②打开T型电缆后接头的后端盖，拧出原有后堵头。
③拧入堵头式温度传感器，盖好后端盖，完成安装。
5.4其它安装注意事项
1堵头式温度传感器要根据环网柜电缆接线部分的电缆附件规格进行选配，对应安装；
2变压器电缆头测温应用时，要在变压器房墙面配置一个配电箱或配电盒，用于安置温度采集器、电源模块、空气开关等，可保持变压器房的整洁规范；
3当一台温度采集器同时监测环网柜和变压器的电缆头温度时，采集器应居中安装，因为天线引线不宜过长。
6、采集器收发天线
为了便于在高压环境中使用， 采集器收发天线在保证增益的前提下要尽可能缩小尺寸，以免影响高压设备的安全距离。我司专门针对电力设备设计的采集器天线，厚度仅有21mm，可通过螺丝固定在开关柜内。
温度采集器和采集器收发天线在各种类型的开关柜中安装方式是相近的，都要将采集器收发天线布置在与温度传感器有一个腔室内，并在其开关柜内壁两侧的适当位置按照天线尺寸图开M4的螺丝孔，随后将天线用螺丝固定，而温度采集器则安装在开关柜仪表室内。
