电压型制热传说是电压效应引起发热，但什么是电压效应呢，依然是百思不解。我想发热终究是电流引起的，但其牵扯到了电力设备的绝缘问题。电流型致热，描述设备的导电部分；电压型致热，则描述设备的绝缘部分。自己的想法，不知是否靠谱啊。正常的绝缘，运行电压下，流过的电流会很小。而存在缺陷的绝缘，运行电压下，流过的电流会变大。从红外上看，温度就会存在异常增高。电压型致热的热量源一般就是绝缘的介质损耗，因此电压型致热产生的温升通常比较小，同类设备之间的温度差别也比较细微，容易被忽视。由于电压型致热事关设备绝缘，其分析和处理的过程较电流型往往要复杂的多，通常还要结合高压试验或者油气试验等手段，进行综合的判断。

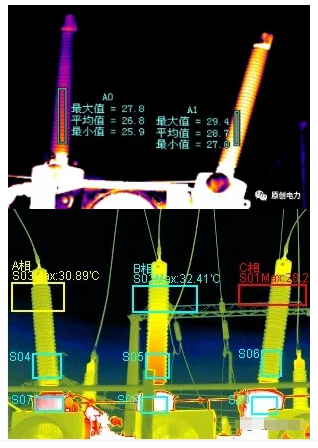

变压器套管如果介质损耗超标，会呈现出整体发热的情况。这种情况下，一般需要进行套管的介质损耗试验进行判断。
氧化锌避雷器内部受潮或者是阀芯老化，运行电压下的泄漏电流全电流和阻性电流会明显增加。进而造成异常避雷器的温升异常增高，通常表现为整体的较均匀的温度升高。这种情况下可以综合使用在线监测数据、带电测试数据以及停电试验数据做出判断。

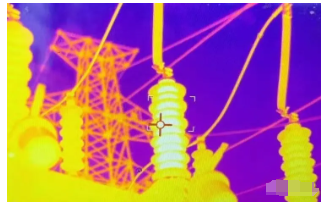

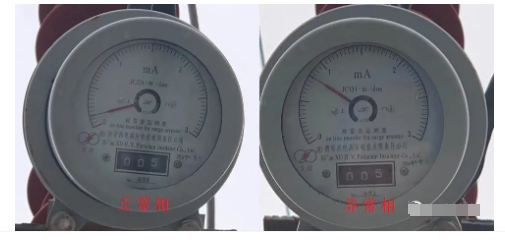

上图中可见，中间相的避雷器整体均匀发热，温升超过其它相设备。下图为现场安装的泄露电流监测仪的数据，可见温升高的设备，其运行电压下泄漏电流全电流远高于正常相，标志着避雷器可能存在绝缘缺陷。

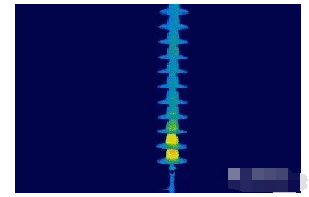

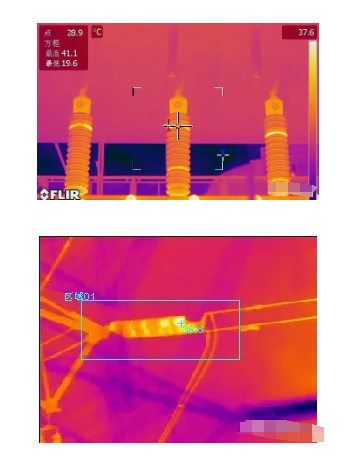

低值和零值绝缘子，红外测温可以有效地检出，对绝缘子的维护有着明确的指导意义。低值绝缘子，红外图片中会显示温度高于相邻正常绝缘子，如下图所示。

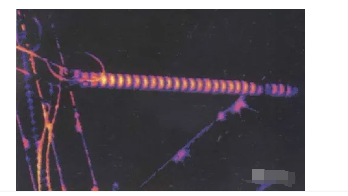

零值绝缘子，红外图片中会显示温度低于相邻正常绝缘子，呈现暗色调，如下图所示。
绝缘子表面积污，会引起表面泄漏电流的增大，从而产生异常温升。这种发热一般不会是整体性的，多表现为个别绝缘子或绝缘伞裙的积污部位发热。
电压型致热，一般表征着设备绝缘存在隐患，事关设备安全和系统安全，必须给予高度的重视，要充分利用各种手段和数据进行及时、准确研判。
