1.概述
无源无线测温装置是一款用于中、低压电力系统(6—35KV)和对温度有较高要求应用场合的测温产品。它是集在线温度测量、数据采集功能于一体的现代化高科技产品。其各项技术指标均能到达国标要求，该测温装置能够在线采集接点温度（接点数1～12个）。该装置可提供RS485通讯接口传输数据到站端测温管理装置或测温系统主站，支持MODBUS-RTU通讯协议，通讯波特率可设置。在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。壳体防护等级IP20，传感器防护等级IP65。
2.主要功能
2.1.多路无线测量温度实时数据显示，可接收1～12路接点温度数据。
2.2.具有设备参数配置功能，可进行主要参数编程设置。
2.3.具有显示接口和RS485通讯接口，常规配置为无显示的测温终端，订货时可选配温度显示仪。
2.4.数据通讯传输功能，所有数据都能通过数据通讯接口传输到上一级测温装置或者测温系统主站。
3.技术参数
3.1.工作电源：AC/DC 220V。
3.2.测温通道：单机系统最大支持四通道12个测温点，标准配置6个测温点。
3.3.工作环境温度：-20℃～+70℃。
3.4.工作环境湿度：≤95%RH。
3.5.通讯接口：多路 RS485接口（包括调试、显示、通讯应用），采用MODBUS-RTU 通讯协议，一个起始位，八个数据位，无奇偶校验，一个停止位。波特率可设置为1200bps、2400bps、4800bps、9600bps。
3.6.RS485通讯接口可实现与端测温管理装置传输数据，最远距离<1000米。
3.7.触点温度测量范围：-25℃～125℃。
3.8.温度精度：≤±(标准读数×1%＋1)℃。
3.9.温度显示分辨率：0.1℃。
4.安装尺寸与接线
4.1.组成
4.1.1.温度采集器实现柜内接点温度无线接收、保存与转发；
4.1.2.温度传感器，每台开关柜内典型配置3路、6路或9路。
4.1.3.标配采集器收发天线。

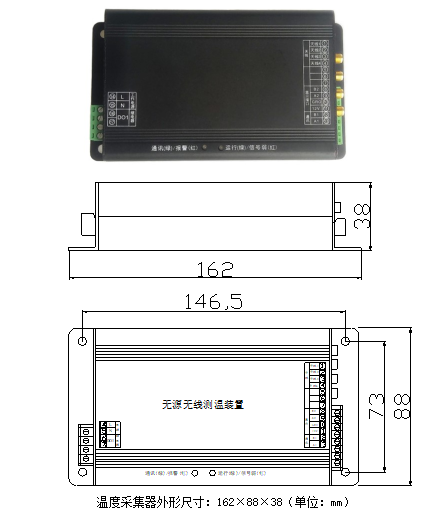

4.2.温度采集器图片及结构尺寸
4.3.安装方式
4.3.1.可采用两点螺丝固定方式和35mm导轨式安装。
4.3.2.温度采集器安装于开关柜中，可在144mm孔间距的位置使用Φ3的螺丝或扎带固定安装，也可以选择标准35mm导轨式安装，将采集器收发天线布置在温度传感器安装位置附近的开关柜内壁，并将天线引线通过线槽引入开关柜仪表室，避免碰触和接近强电线路，实现采集器通过天线对无源无线温度传感器的无线信号发射和接收。
4.3.3.可根据现场的安装需求和不同的柜体类型，分别选择单通道的温度采集或双通道的温度采集，每增加一个通道需要多配置一套天线，建议使用双通道可适用于绝大多数类型的开关柜安装应用需求。
注：安装温度采集器时，请同时安装好配套的天线，预留和安装好供电线路及独立开关，布置用于RS485通讯数据采集的通讯线路，然后再将温度采集器安装固定在开关柜内适当位置，完成安装。
5.温度传感器
温度传感器主要使用表带式、音叉式、卡扣式和弹簧式几种温度传感器，安装在需要测温的电气接点位置，当测量温度大于设定跳闸和告警值时，测温系统主站或站端测温管理装置将发出相应警告和提示，可外接声、光报警器实现越限报警的综合报警提示。

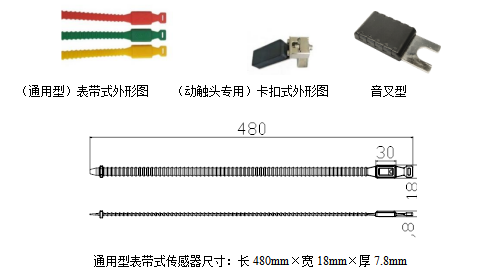

5.1.外形图及尺寸：
5.2.特点及参数
5.2.1.耐温(-40℃～+250℃)阻燃材料制作塑胶表带，防水，高温下不变形、无滴液。
5.2.2.无需外置电源供电，无内部电池，无线感知信号测温，无源无线传输。
5.2.3.小体积，易安装，适应多种场景。
5.2.4.高达99%的线性度，封装满足IP68的高防护等级。
5.2.5.极简结构，高可靠，长寿命（ >15 年）。
5.2.6. 取电方式:902-928MHz RFID无线射频供电，一次设备带电或者不带电均可正常工。
5.2.7. 测温方式：与带电金属导体接触式，数字IC测温芯片；
5.2.8. 精确测温范围:-40℃～125℃,精度：±1℃。
5.2.9.每支温度传感器具备：全球物联网唯一的RFID数字TID号（避免传感器混淆）；
5.3.温度传感器安装
温度传感器，分别安装在重要的测温接点上，不同的安装位置可选用不同封装的温度传感器。安装顺序一般按编号由小到大分别对应断路器触头（母排或刀闸）的A相上、B相上、C相上、A相下、B相下、C相下。表带式传感器由于体积最够小且薄，所有可以适应各种电气接点位置的安装，卡扣式传感器由于特殊结构所以一般专用用断路器动触头梅花触指部位的安装。
5.3.1.表带式温度传感器安装
①.安装前柜体要停电。
②.把温度传感器底部金属贴在被测物体上。
③.把温度传感器硅胶表带的一端穿过另一端，慢慢拉紧。
④.直到温度传感器紧紧地绑在被测接点附近的位置上。
⑤.可以把过长的表带部分剪掉或绑扎好。
5.3.2.卡扣式温度传感器安装
①.主要安装在移开式开关柜断路器动触头的触指上，安装前需移出手车断路器。
②.先将卡扣式温度传感器贴于动触头的一根触指上表面，把安装支架从触指下面向上穿出，并于配套螺杆和螺母与传感器向连接，拉紧支架使传感器与触指上表面贴近，并缩进螺杆，完成安装。
5.4.其它安装注意事项
5.4.1.安装在断路器动触头位置时，需摇出手车安装；如果安装在进出线母排或电缆搭接点位置，则柜体母线必须要停电才允许安装操作；
5.4.2.温度传感器底部为感温部位，需紧贴被测位置表面，表面不平整时可使用导热硅脂填充，导热硅脂要平整、均匀，才更有利于温度传导；
5.4.3.表带式温度传感器硅胶表带需慢慢拉紧，使无源无线温度传感器牢固地绑在被测物体上，注意拉力不要过大，以刚刚拉紧为宜。
