一、系统用途：
准确快速检测35KV及以下电压等级电力电缆的主绝缘故障;校准
电缆长度;精确探测电缆埋设走向及深度。

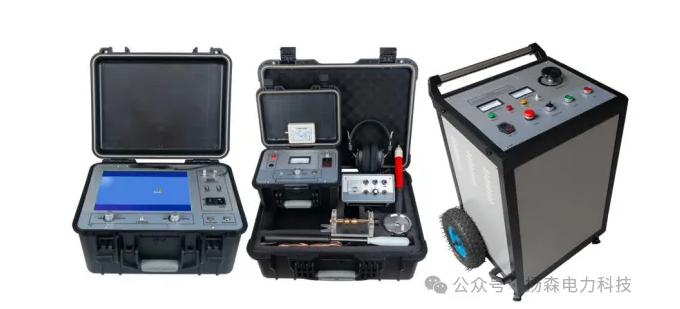

二、系统配置：
电缆故障测试系统
电缆故障闪测仪、电缆故障定点仪（含:电缆故障定点仪 1 套；
电缆路径仪 1 套；放电取样器、放电棒、放电球间隙、成套专
用测试线 1 套）、电缆路径仪、推车式脉冲发生器 1 台
三、系统主要技术参数：
1) Windows 操作系统、触摸式操作方式、无线专家在线指导、科
学电缆管理、实时报告生成；10 个脉冲 10 个闪络波叠加分析；
内置操作说明、电缆资料、实测案例等；
2）系统功能：故障距离测量、故障点定位、传播速度测试、电
缆路径查找、埋设深度探测等；3）测试方式：低压脉冲、闪络法、音频法、声磁同步法、谷值
法、峰值法、电磁感应法等；
4）显示控制：闪测仪：12 寸工业级一体机控制,内置 12V/10Ah
直流电源，可连续工作 10 小时；其它为单片机控制，指针表显
示；
5）测试范围：测试距离：60km，探测深度：2-5m；
6）测量精度：粗测误差：±10m（绝对值）或 1%（相对值），
精测误差：±0.2m（定点、路径、深度）；
7）采样频率：100MHz，最小分辨率 0.5m（100m/us）
8）采样方式：全自动连续采样，决不漏掉任何一次放电波形
9）低压脉冲：宽度：0.1uS 和 2uS
幅度：100Vpp
10）输出功率：路径功率：100W、冲击功率：0～400W
11）冲击高压：0～35kV
12）短路电流：0～320mA
13）烧穿功率：0～2450J
四、系统组成部件技术说明
1. 电缆闪测仪
主要功能：
Windows 操作系统、触摸式操作方式、无线专家在线指导、
科学电缆管理、实时报告生成；10 个脉冲 10 个闪络波叠加分
析；内置操作说明、电缆资料、实测案例等；
具有测距、测速、电缆管理等功能；
杭州扬森电力科技有限公司 100MHz 采样频率，最小分辨率 0.5m（100m/us）
全自动连续采样，决不漏掉任何一次放电波形；
测试方法：闪络法、低压脉冲法、多次波形分析法
主要技术指标：
脉冲幅度：100Vpp
脉冲宽度：0.1uS 和 2uS
测量距离：Smax：30km
Smin：15m
测量误差：粗测绝对误差：±10m
粗测相对误差：±1％
2、电缆故障定位仪
用途
电缆故障定点仪是利用声学的方法确定动力电缆故障点。借助于
冲击放电发生器产生电子闪络。该电子闪络波的声磁信号经相应
探头拾取并放大,由听觉和视觉判断。来确定故障点的精确位置，
即完成电缆故障点粗测范围内的精确定位任务。
性能指标：
（1）可同步接收故障点放电时产生的声波和电磁波，用于确定
电缆故障点位置。
（2）放大倍数，50 万倍。
（3）工作电压：±9V±20%
（4）静态电流：＜10mA
（5）接收信号：故障点放电时的振动和磁场信号
杭州扬森电力科技有限公司杭州扬森电力科技有限公司
（6）输出阻抗：350Ω
（7）定位精度：0.2m
3、电缆路径仪
用途
电缆故障路径仪是用于在一定范围内准确探测地埋电缆走向位
置及埋设深度的专用仪器；路径探测由路径信号发生器和路径信
号接收器（电缆故障定点仪）配合测试完成；通过它们之间的配
合使用操作，在大概的电缆埋设范围内，对电缆路径精确定位。
主要组成
路径探测主要由路径信号发生器和接收器组成
指标参数
a) 工作方式：继续方波信号
b) 输出信号：音频
c) 接收信号：音频
d) 工作电源：220V（1±10%） 50Hz（1±5%）；
f) 输出功率：100W；
4、推车式脉冲发生器
用途：
推车式高压脉冲发生器完全满足 DL/T846-2004《高电压测试设备
通用技术条件》和 DL/T474-2006《现场绝缘试验实施导则》。主杭州扬森电力科技有限公司
要用于低高压电缆故障测试时冲击放电和耐压试验。
仪器组成
本装置集成直流高压源、脉冲储能电容器、放电球装置、自动放
电装置、电缆故障测试仪合为一体的推车式高端实验仪器。
主要性能特点
★ 高压脉冲输出均匀、可控；
★ 具有电流、电压双 1.5 级指针表显示，直观明朗，冲击放电
过程一目了然；
★ 高压侧电压计量，实时精确；
★ 具有零位启动保护功能，安全可靠；
★ 独特高压测量设计，在停止状态下，会自动放掉设备内部电
容电量；
★ 放电时间可以选择定时和手动两种模式；
★ 具有直流耐压功能；
★ 内部安装高精度测试电缆故障采样波形模块；
★ 人性化设计手推车，方便移动。
主要技术指标：
冲击高压：0～35kV 可选
高压分压：电压精度 1.5 级
内置电容： 4μF
放电功率： 0～2450J 冲击时间：自动冲击约 5 秒，手动任意控制时间
冲击功率：2KVA
体积：534L×444W×805H
重量：不大于 75KG（4uF）
工作电源：AC 220V±10% 50Hz±2Hz
环境温度：-20～+50℃
