纯干货配电柜国标要求线色线径端子保护单元
2025-04-08

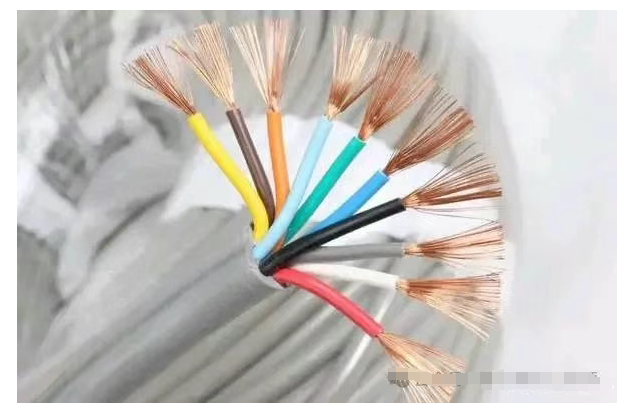

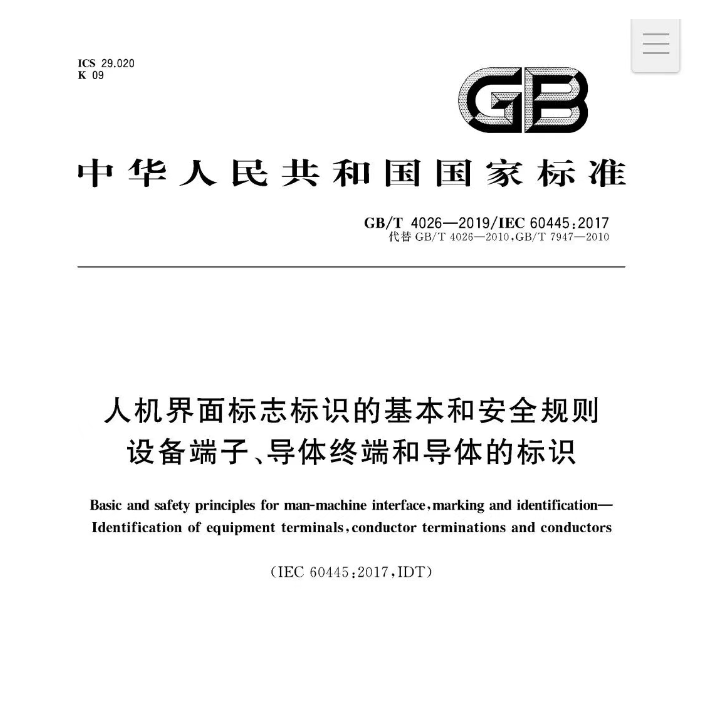

一、线色规范（GB/T 4026-2019）
1. 交流系统：
2. 直流系统：
• 正极（+）：棕色
• 负极（-）：蓝色
• 接地线：黄绿双色（与交流系统一致）

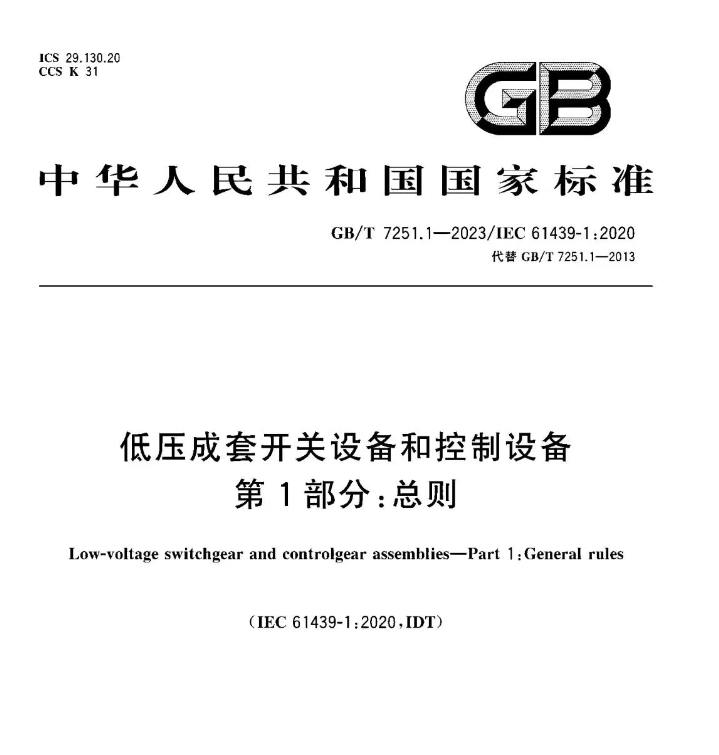

二、线径选择（GB/T 7251.1-2023）
1. 计算公式：
2. 常见负载对照：
| 电流（A） | 推荐线径（mm²） |
|---|
| ≤10 | 1.5 |
| 16~25 | 4 |
| 32~40 | 6 |
| 63 | 16 |
- 案例：某配电柜因16A回路使用2.5mm²线（理论最大载流20A），长期运行后绝缘层熔化引发短路。

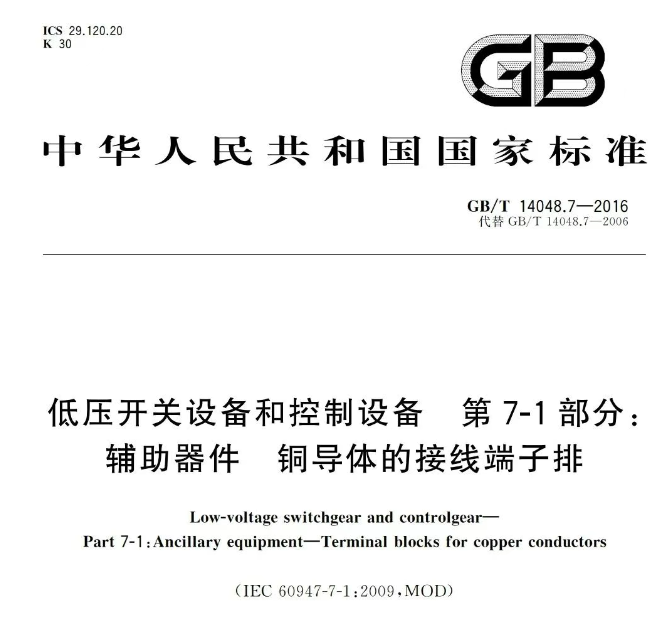

三、端子要求（GB/T 14048.7-2016）
1. 压接规范：

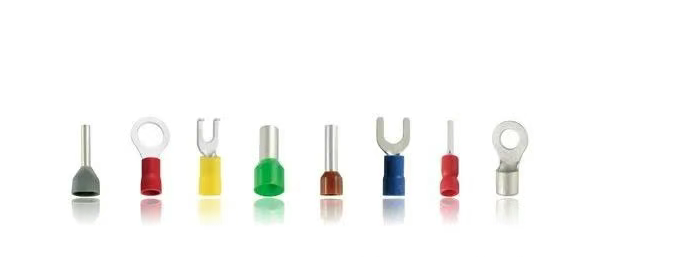

2. 端子类型：
• U型端子：通用型，需配弹簧垫片防松
• 针型端子：适用于密集接线（如PLC模块）
• OT端子：大电流场景（需涂抹导电膏）
四、保护元件配置（GB 18802.11-2020）

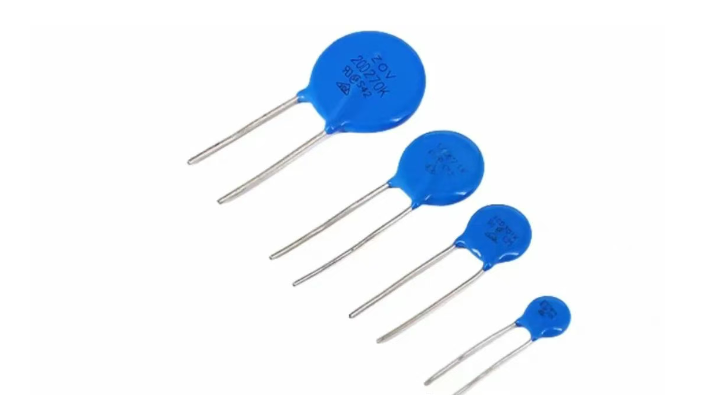

1. 必须配置：

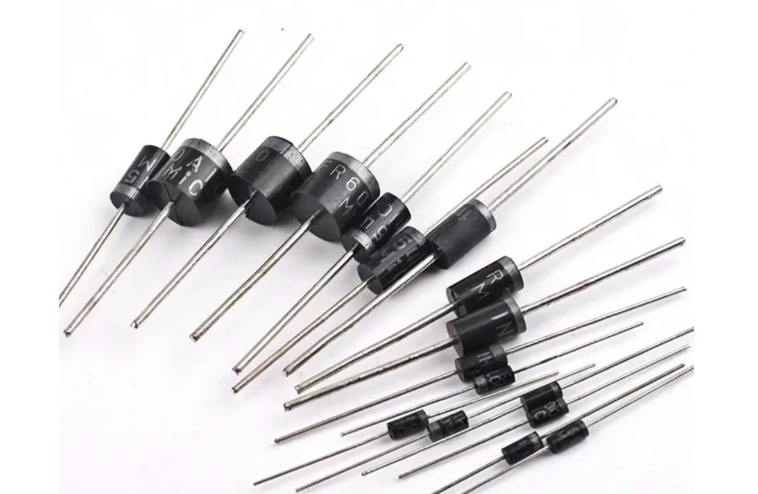

2. 可选配置：
五、行业禁忌与安全措施
1. 致命错误：
• 用黑色线替代PE线（验收直接不合格）
• 不同材质端子混用（如铜端子接铝线）
2. 安全操作：
•挂牌→ 停电→上锁→验电（缺一不可）
• 线缆弯曲半径≥6倍线径（防绝缘层破裂）
