火灾自动报警系统，都有什么？

新入行做消防的朋友，常常会有一些误解，最典型的就是把“火灾自动报警系统”和“火灾报警控制器弄混”

简单来说，火灾报警控制器只是一个设备，用来接收、显示火灾报警信号。

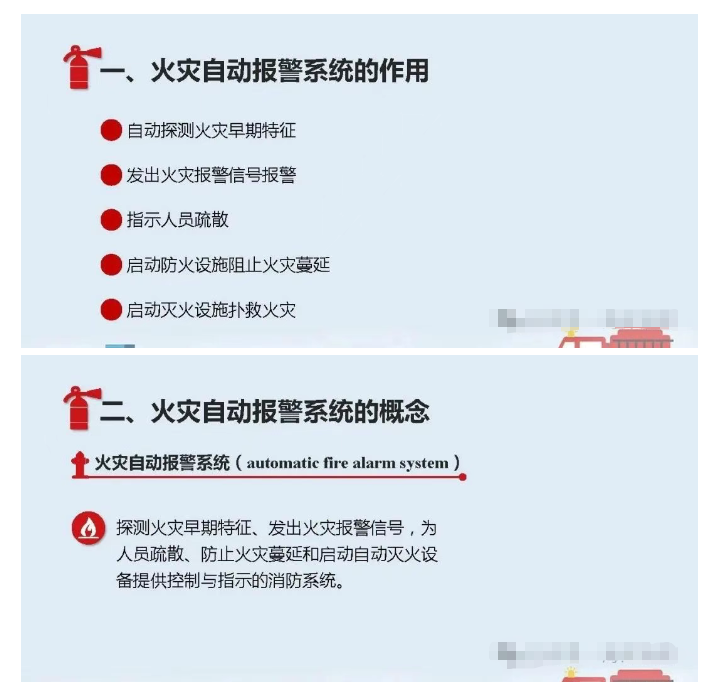

而火灾自动报警系统它包含了火灾报警控制器，还有探测器、手动报警按钮、联动控制器等一大堆设备，是一整套能实现火灾探测、报警以及联动控制的体系。

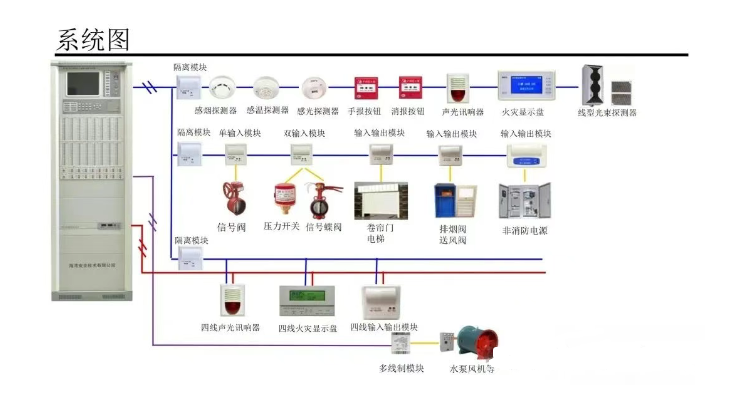

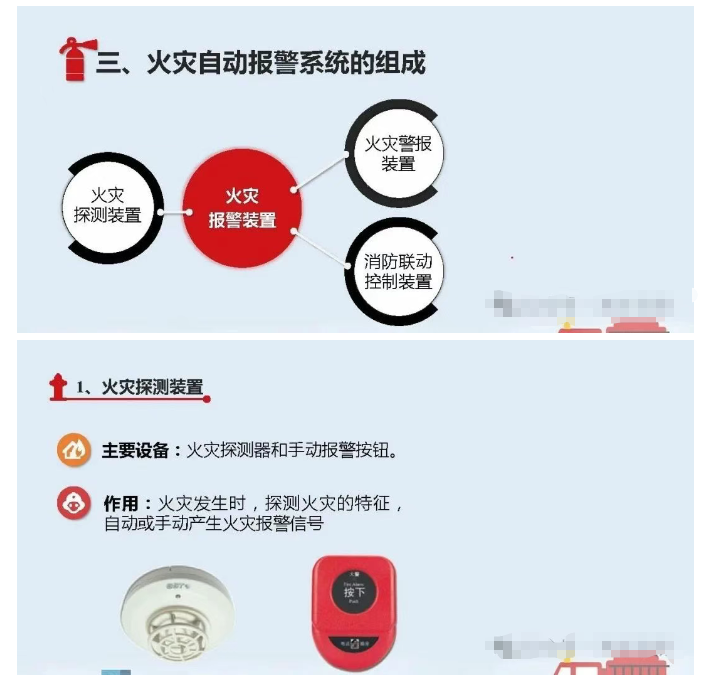

一、火灾自动报警系统的组成

（一）触发器件

火灾探测器

感烟探测器：利用烟雾粒子对光线或电场的影响来探测火灾。

离子感烟探测器内部有放射性元素，能使空气电离形成电场，烟雾进入时改变电场电流，从而触发报警；

光电感烟探测器则通过发射和接收光信号，烟雾遮挡光线时引发报警，常用于商场、写字楼等场所。

感温探测器：根据温度变化探测火灾，分为定温式、差温式和差定温式。

定温式在温度达到设定值时报警；差温式对温度变化速率敏感，变化过快就报警；

差定温式兼具两者功能，厨房、锅炉房等环境温度变化大的地方较为适用。

火焰探测器：可探测火焰中的紫外线或红外线，能快速响应火灾，适用于石油化工、仓库等易发生明火的场所，但易受强光、热辐射干扰，使用时需合理安装。

手动报警按钮：在发现火灾时，人员手动按下按钮，向报警控制器发出报警信号。一般安装在公共场所的出入口、走廊等便于操作的位置，是人员快速报警的重要手段。

（二）报警与控制核心装置

在消防领域，常常会听到“消防主机”这个概念，它有时涵盖了火灾报警控制器和消防联动控制器，但这种表述并非完全精准。

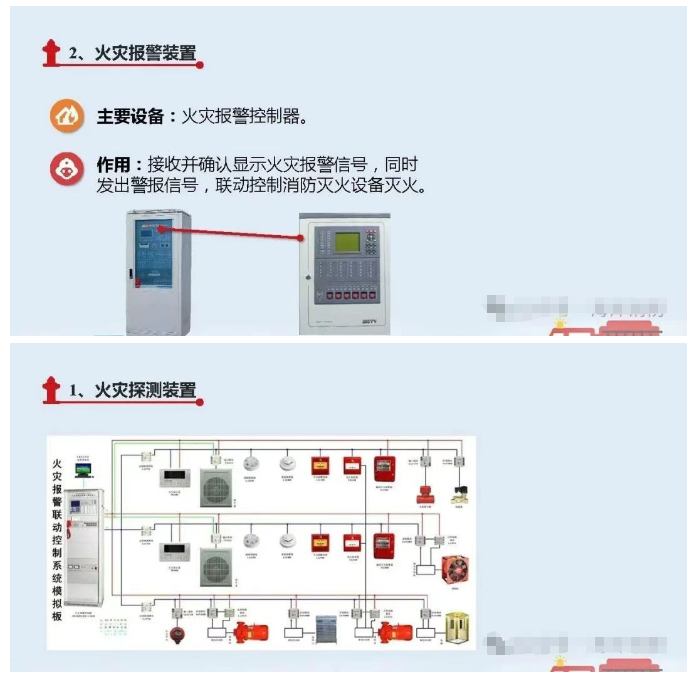

火灾报警控制器：作为火灾自动报警系统的核心之一，功能丰富且关键。

它能接收火灾探测器等触发器件传来的信号，借助内部精密的电路和算法进行深度分析处理，准确判断是否为火灾信号。

一旦确认火灾，会即刻发出响亮的声光报警信号，同时在清晰的显示屏上呈现火灾位置、类型等关键信息。

它还承担着为连接的火灾探测器、手动报警按钮等设备提供稳定工作电源的重任，确保这些前端设备正常运行。

此外，火灾报警控制器具备强大的故障监测能力，能实时监控系统各部件及线路的工作状态，一旦发现异常，立即发出故障报警信号，并明确显示故障部位和类型。

从分类来看，根据监控区域不同，可分为区域型和集中型。

区域型火灾报警控制器专注于一个报警区域的火灾监测，可巡回检测区内探测器工作状态，发现信号及时报警并向集中报警控制器传输；

集中型火灾报警控制器则能汇总、显示和处理多个区域型报警控制器传来的信息，监控范围广，一般安置在消防控制中心。

按结构型式划分，又有壁挂式、琴台式和柜式。

壁挂式体积小巧，适合安装在墙壁上，常用于小型场所；

琴台式功能强大、容量大，通常为琴桌式结构，配备较大操作面板和显示屏，多应用于大型消防控制中心；

柜式将控制器的各个部分集成在柜体内，可容纳较多功能模块和设备，适用于需要集中控制和管理的场所。

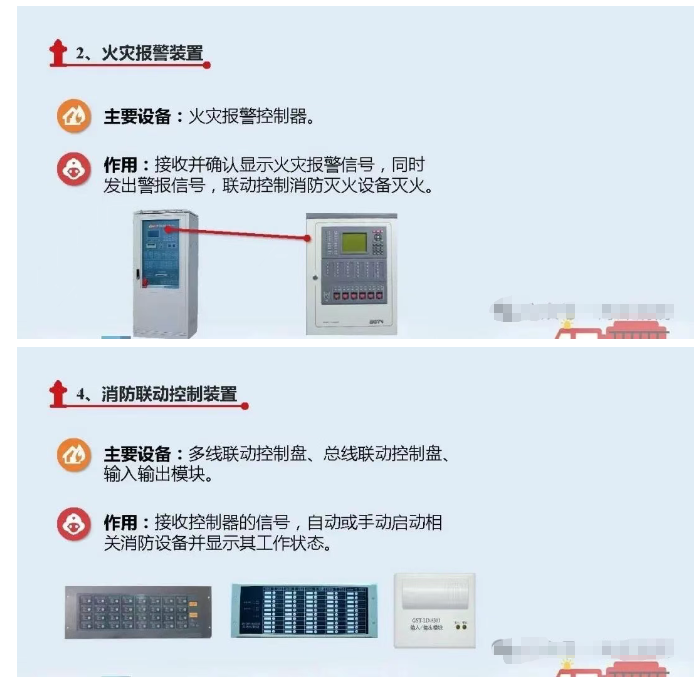

消防联动控制器：是消防系统实现联动控制的关键设备，主要负责控制各类消防设备动作。

火灾发生时，它接收来自火灾报警控制器的报警信号，然后按照预先设定好的逻辑关系，自动或在人为操作下启动消防泵、喷淋泵、防排烟风机、防火卷帘等设备，从而实现消防联动控制，协同各消防设备共同应对火灾。

在一些小型或简易消防系统中，火灾报警控制器和消防联动控制器的功能可能集成在一台设备中，此时这台设备可被称作消防主机，它同时具备火灾报警和消防联动控制的双重功能。

而在大型、复杂的消防系统里，这两者往往是相互独立的设备，各自承担不同主要任务，通过信号传输和通信协议协同工作，此时更准确的称呼是火灾报警主机和消防联动主机，以清晰区分它们的功能与作用。

（三）联动控制装置

控制模块：作为消防联动控制器与现场设备间的桥梁，将控制器的控制信号转换为适合设备执行的信号，控制设备启动或停止。如输入模块接收设备状态信号反馈给控制器，输出模块控制设备动作。

（四）电源

主电源：一般接入市电，为系统持续供电，确保系统正常运行。通过稳压、滤波等处理，为主机、探测器、报警装置等提供稳定电源。

备用电源：多采用蓄电池，市电停电时自动投入，保障系统不间断工作。平时处于充电状态，关键时刻为系统供电，维持报警和联动功能。

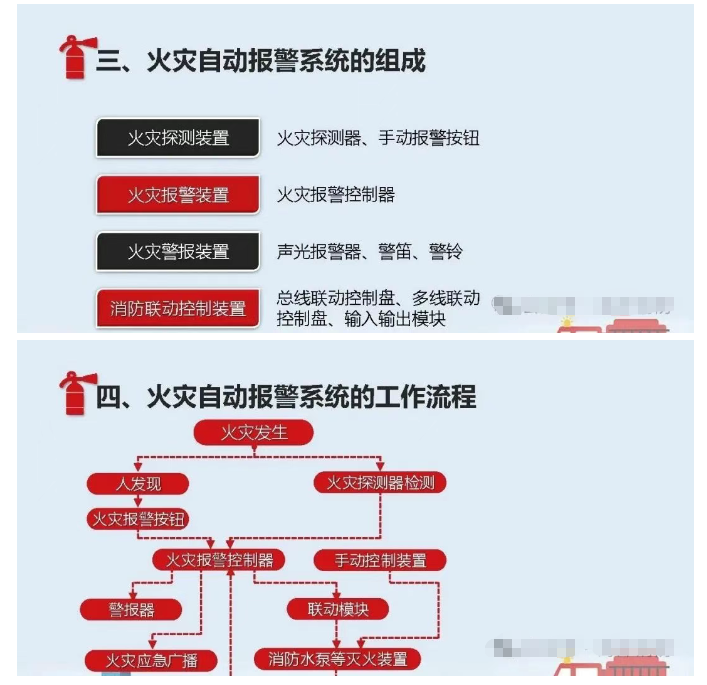

二、火灾自动报警系统的工作流程

（一）信号采集

火灾发生初期，烟雾、高温、火焰等火灾特征参数出现，火灾探测器和手动报警按钮开始工作。

烟雾使感烟探测器内的电场或光路变化，温度升高触发感温探测器，火焰产生的紫外线或红外线被火焰探测器捕捉；发现火灾的人员按下手动报警按钮。

这些触发器件将采集到的火灾信号转化为电信号，通过信号传输线路，如总线制或多线制线路，传输给火灾报警控制器。

（二）信号处理与判断

火灾报警控制器接收来自触发器件的信号，对其进行分析处理。

通过内部算法和预设阈值，判断信号是否为火灾报警信号，排除干扰和误报信号。

若判断为火灾报警信号，控制器立即进入报警状态，发出声光报警信号，提醒值班人员；同时在显示屏上显示火灾发生的具体位置，如楼层、房间号等，方便快速定位。

（三）报警与信息传输

火灾报警控制器发出报警信号的同时，将报警信息传输给声光警报器，后者在现场发出强烈声光警报，提醒人员疏散。

报警信息还会传输至消防控制中心，值班人员可通过图形显示装置直观看到火灾位置和现场情况，及时调度消防力量。

（四）联动控制

消防联动控制器接收到火灾报警信号后，按预设联动逻辑关系启动相关消防设备。

如启动消防泵，为消防灭火提供充足水源；启动喷淋泵，对火灾区域进行喷水灭火；启动防排烟风机，排除烟雾，为人员疏散和灭火创造条件；降下防火卷帘，划分防火分区，阻止火势蔓延。

控制模块在联动过程中发挥关键作用，将联动控制器的控制信号准确传输给现场设备，确保设备按要求动作；设备动作状态信号通过反馈线路传回消防联动控制器，便于监控设备运行情况。

（五）记录与存储

火灾报警系统对报警信息、设备动作状态、故障信息等进行实时记录存储。

这些记录可用于火灾事故调查分析，总结经验教训，还能帮助维护人员了解系统运行状况，进行故障排查和设备维护。

火灾自动报警系统各组成部分紧密协作，从火灾信号采集到报警、联动控制，每个环节都至关重要。

只有充分了解其组成和工作流程，才能更好地维护和使用系统。

今天我们就先介绍到这里，希望对您有所帮助^_^
