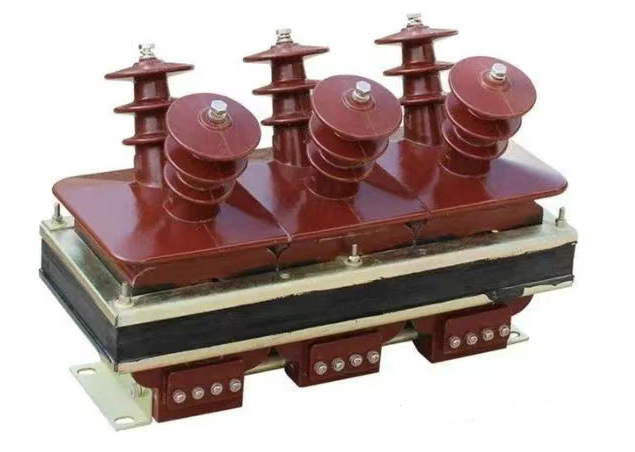

母线PT（电压互感器）的核心作用是为电气设备的保护、测量及自动装置提供电压信号（包括相电压、线电压、零序电压、负序电压等）。当母线 PT 失电（电压消失或异常）时，所有依赖其电压信号的保护装置会因 “失去判据” 或 “判据错误” 而受到影响，具体如下：
一、依赖电压量的主保护或后备保护
1. 距离保护
原理：通过测量故障点到保护安装处的阻抗（Z=U/I）判断故障范围，电压是核心计算量。
影响：PT 失电后，电压U趋近于 0，计算阻抗Z会远小于整定阻抗，导致保护误动作（误认为发生近距离故障）；若保护未设置 PT 断线闭锁功能，可能无选择性跳闸。
2. 方向保护（含方向过流、方向零序保护）
原理：通过电压与电流的相位关系判断故障方向（如正方向故障时电压与电流相位满足特定关系）。
影响：PT 失电后，电压信号丢失，方向元件无法判断故障方向，可能导致保护误动（如反向故障时误判为正向）或拒动（正向故障时因方向判据失效而不动作）。
3. 复合电压闭锁过流保护
原理：过流保护的动作需满足“低电压”（线电压降低）或 “负序电压”（存在不对称故障）的闭锁条件，防止过流保护在正常运行时误动。
影响：PT 失电后，低电压元件会误判为 “电压降低”，负序电压元件可能因信号丢失而失效，导致闭锁条件解除，过流保护易误动（只要电流达到整定值就跳闸）。
4. 零序电压保护（如母线零序保护、接地保护）
原理：通过PT 开口三角绕组输出的零序电压（3U0）检测单相接地故障（接地时3U 0
显著升高）。
影响：PT 失电后，3U0
信号消失，零序电压保护完全失效，无法检测接地故障；若PT 断线时伴随接地，可能因无判据而拒动。
二、依赖电压的辅助保护或异常保护
1. 过电压保护
原理：当系统电压超过整定值时动作（如母线过电压、线路过电压），依赖PT 提供的线电压或相电压。
影响：PT 失电后，电压信号异常（显示为低电压），过电压保护失去保护功能，无法在实际过电压时动作，可能导致设备绝缘损坏。
2. 低电压保护（含低电压启动的保护）
原理：当电压低于整定值时动作（如电动机低电压跳闸、负荷低电压减载），防止设备在低电压下过载损坏。
影响：PT 失电后，保护会误判为 “电压过低”，导致低电压保护误动作（如无必要地跳开电动机或切除负荷）。
三、与电压相关的自动装置及连锁保护
1. 同步并列装置
原理：通过PT 获取系统侧和待并侧的电压（幅值、频率、相位），实现同期并列。
影响：PT 失电后，同步装置无法获取电压信号，无法完成并列操作，可能影响设备投运。
2. 带电压闭锁的备自投（BZT）装置
原理：备自投动作需满足“工作电源失压”“备用电源有压” 等电压判据，依赖 PT 提供的电压信号。
影响：若工作母线PT 失电，备自投可能误判 “工作电源失压” 而误动作；若备用母线 PT 失电，可能因 “备用电源无压” 而拒动。
3. 发电机相关保护（如失磁保护、逆功率保护）
失磁保护：通过机端PT 的电压判断发电机是否失磁（电压降低、无功反向），PT 失电会导致保护误动或拒动。
逆功率保护：需电压信号判断功率方向（有功从系统流入发电机），PT 失电可能导致方向判断错误，保护误动。
四、总结：核心影响逻辑
母线PT 失电的本质是 “电压信号缺失或异常”，因此所有以电压为判据、计算量或闭锁条件的保护都会受影响，具体表现为：
依赖电压的保护可能误动（如低电压保护、距离保护）；
依赖电压的保护可能拒动（如过电压保护、零序电压保护）；
涉及电压逻辑的自动装置功能失效（如同步装置、备自投）。
实际运行中，保护装置通常会配置“PT 断线闭锁” 功能，以减少误动风险，但仍需及时处理 PT 失电问题，避免保护失效。
