一、概述
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题导致无法使用。我公司自主开发设计的无线温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。
无线温度监测系统具有极高的可靠性和安全性，可直接安装到每台高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供历史数据，实现了高压设备热故障预知维护。
二、红外分析仪结构

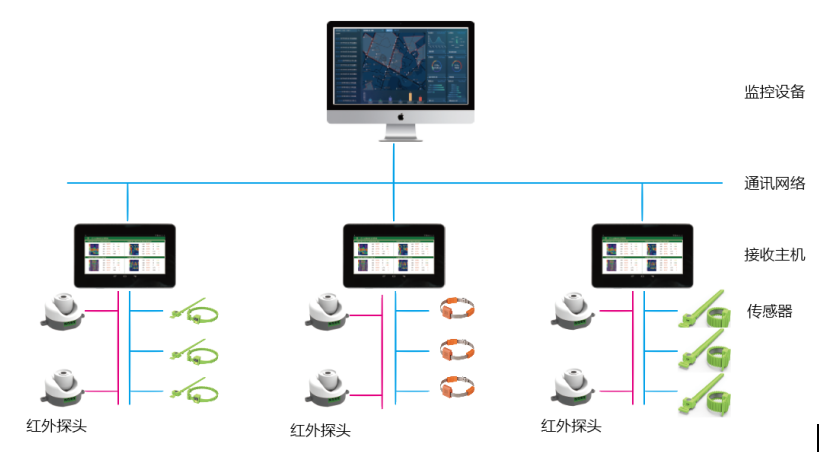

2.1 红外成像分析仪结构图
2.2 红外测温传感器
红外温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。红外温度传感器是由红外温度传感器、信号调理放大、逻辑控制电路、等组成（如下图所示）。红外温度传感器将采集到的温度数据通过485信号发送到红外测温主机。
红外温度传感器原理结构图 |
|

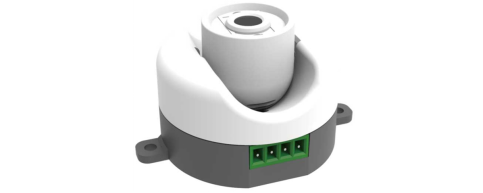

红外传感器外形图 |
|
主要功能：
主要功能 | 功能介绍 |
温度检测功能 | 实时检测被测部位的当前温度 |
供电电压自检功能 | 实时检测传感器自身的供电电压值 |
技术参数：
红外温度传感器技术参数 |
温度测量范围 | -40℃～+300℃ |
测量分辨率 | 0.1℃ |
测量精度 | ±2℃（中心区域，0~100℃） |
分辨率 | 32*24像素 |
视场角 | 55°x35°、110°x75° 0.5m |
采样时间 | 默认实时采集（可自由设置间隔时间） |
刷新率 | 0.5Hz…64Hz |
校验 | 无需校验 |
功耗 | 23mA(3.3V) |
数据接口 | RS485接口 |
工作环境 | -10°C-70°C |
2.4 触屏红外成像分析仪
触屏红外成像分析仪是一款可同时处理红外传感器、温度传感器的工作状态监测、现场温度显示、热成像显示，报警提示和报警输出，事件记录及数据记录于一体的现场红外温度监测仪，并可修改现场红外探头的地址等参数。

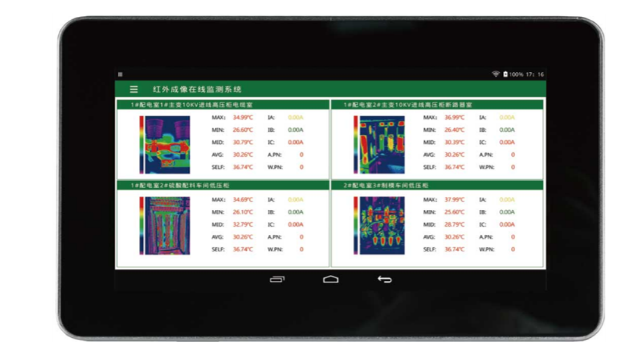

触屏红外成像分析仪
主要功能：
主要功能 | 功能介绍 |
基本功能 | 接收数据 | 接收红外传感器的数据、温度传感器的数据 |
显示数据 | 彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合 |
时钟显示 | 实时时钟显示，并作为事件记录的时间基准 |
参数设置 | 所有参数灵活可设，操作方便，掉电数据不丢失 |
报警输出 | 当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示 |
温度报警记录 | 记录曾发生过报警的测温位置的温度 |
温度预警记录 | 记录曾发生预警的测温位置的温度 |
传感器恢复事件记录 | 记录越限后温度恢复正常数据 |
历史曲线 | 可查询每个测温点历史曲线 |
历史数据 | 可查询最近一个月每个温度点的历史数据，方便导出到EXCEL表格 |
月最高温度记录 | 记录没个测温点每月的最高温度记录，并生成最高记录柱状图 |
数据冻结 | 每个测温点数据冻结密度设置为5min时，可冻结3年的历史数据 |
密码管理 | 采用密码管理方式，设置参数时必须输入密码 |
技术指标：
技术参数 | 技术指标 |
红外参数 | 有线连接 |
|
| 管理红外数量 | ≤6只 |
通讯参数 | 通讯方式 | RS485、以太网、光纤，RS485通讯距离≤1200m（不加中继） |
主机组网数量 | ≤128台 |
通讯规约 | Modbus规约 |
波特率 | 1200、2400、4800、9600 bps 可选 |
报警默认参数 | 温度报警值 | 上限值：+90℃，下限值：－20℃ |
温度告警值 | 上限值：+60℃，下限值：－10℃ |
预警电压值 | 2700mV |
告警电压值 | 2500mV |
上网功能 | 4G功能（选配） WIFI（选配）以太网口（标配） |
数据接口 | 2个USB接口、1个安卓数据线接口 |
继电器输出 | 2两路继电器输出（为外接输出功能盒、装置本身端口不带输出功能）选配 |
继电器干接点参数 | AC220V/5A（无源常开） |
工作电压 | DC9-30V |
整机功耗 | ≤5VA |
工作温度 | -10℃~+70℃ |
工作湿度 | ≤90%RH,不结露，无腐蚀 |
海拔 | ≤2500米 |
绝缘电阻 | ≥100MΩ(温度在10~30℃,相对湿度小于80%) |
安装方式 | 壁挂式安装、嵌入式 |
