一、软件的技术前要
1.1 、系统运行环境：
A.硬件配置：操作系统win11
B.环境温度：-10 °C~50 °C
C.海拔高度≤1000m
D.地震列度：7 度
E.环境相对湿度：年平均值 5~95%
二、系统拓扑图
三、系统主要监测对象
1）10kVG01-G01微机保护装置的监测
电力监控后台系统与综保的 RS485 通讯接口，读取保护装置的三相电流、电压、有功，无功等遥测数据断路器手车位置、断路器分合闸位置、接地开关分合位置、遥控手把“远方/当地”位置的遥信。
2)对 0.4kV 系统低压回路的多功能电力仪表的监测
电力监控后台系统与低压开关柜的多功能电力仪表通过 RS485 通讯连接，读取各回路的线电压，三相电流， 功率因数，三相有功/ 无功/功率，正向有功电能，断路器分合闸等基本电气参数，并通过预设的报警值提供报警功能。
3)对变压器温控器的监控
电力监控后台系统与变压器温控器通过 RS485 通讯连接，实时读取变压器铁芯温度值。
4)对直流屏的监控
电力监控后台系统与直流屏通过 RS485 通讯连接，实时读取直流屏的电压、电流、对地电阻及温度数据。
四、软件的功能及模块介绍
1） 概述
本智能电力监控后台系统采用用 qtouch 电力专用监控软件，根据整个电力监控的要求；该电 力监控软件基于多进程、多任务 Windows 中文操作系统，用户界面友好、丰富、方便，所 有窗口和操作均为全中文汉字化。
系统软件：采用 Windows11 中文版操作系统，监控软件为专业的电力 Qtouch 组态 软件。
数据库软件：MySQL server 2008 数据库作为服务器的数据库
通讯驱动：完全开放的面向各种智能监控设备的通讯驱动程序。与第三方通讯支持 DDE 方式、OPC 方式、ODBC 接口。支持与大楼能耗系统的数据交换。
2） 安全管理
为了使配电监控后台系统能够安全稳定运行，整个系统提供可靠的安全保护措施，系统 软件设置支持多种权限分区和密级设置，为系统管理员、一般值班操作人员等提供分级密 码。对重要的控制使用双口令密码，对操作员的重要操作给予记录，如对断路器合分闸操作 控制使用严格的操作员及密码指令，如在检修状态，系统可以提示挂牌功能，以防止有人误 操作。系统还有完善的权限控制安全管理功能。
3） 数据采集与处理
数据采集与处理是电力监控后台系统安全监视和控制的基础，电力监控后台系统能实时 和定时采集电气设备的模拟量（电流、电压、功率、电度、频率、变压器温度等）及开关量（断路器及隔离开关位置信号、继电保护及自动装置信号、设备运行状态信号、以及各 种事件信息等）。电力监控后台系统软件可以通过网络直接读取各高压柜综合保护装置、多功能电力仪表、直流屏、变压器温控仪等采集的数据，并可以对采集的所有数据进行显示、统计、分析、计算和存储。
4） 人机界面
人机界面，显示整个电力监控系统网络拓扑图、动态刷新显示电力系统和各主接线图，主接线图上能显示各开关运行状态在线运行参数等。
动态刷新显示：电气测量参数、运行参数和状态量参数，如：电压，电流，功率，频率 等，各线路以电压等级不同以不同颜色区分。
连续记录显示：电压曲线、电流曲线、负荷曲线、电压棒图等。
各类表格及曲线显示功能：能显示电力系统电能量统计表，设备台帐，主设备参数表， 设备检修记录表，动态显示各电力回路负荷曲线。
模拟显示：包括各模拟量的含义，对应的开关号及时实测量数据（线电压，电 流，有功功率，无功功率，频率，功率因数，有功电度等）。
开关量显示：包括开关量的含义，对应开关号及开关量的当前运行状态。
5） 远程控制和操作记录
不适用：本项目无远程操作。
6） 历史数据
电力监控后台系统可根据用户需求，对遥测数据进行实时记录，记录时间至少一年以 上。
7） 电能管理
电力监控后台系统为用户提供了电能消耗统计和管理功能，可以进行日、月、季、年 的统计与记录，峰谷平统计与记录，并可以进行显示、打印、查询。
8） 报警及事件管理
当出现开关事故变位、遥测越限、保护动作或其他报警信号时，系统发出音响提示， 并自动弹出报警画面。报警需操作员确认后方可复位。报警系统记录入监控数据库，所有报 警记录可打印和写盘保护。（该功能需用户提供报警越限值，我司人员设置后可使用）
10） 报表管理
查询显示：各测量的平均值和最大，最小值；电流，电压，功率和负荷曲线； 运行报表：电力系统运行日报表；
24 小时日负荷报表的显示，打印（可选时间段）；
24 小时日负荷曲线的显示，打印（可选时间段）；
电能日报，电能月报的显示，打印（可选择日，月）；
对历史数据库中的一年内的日报数据进行回顾显示和打印；

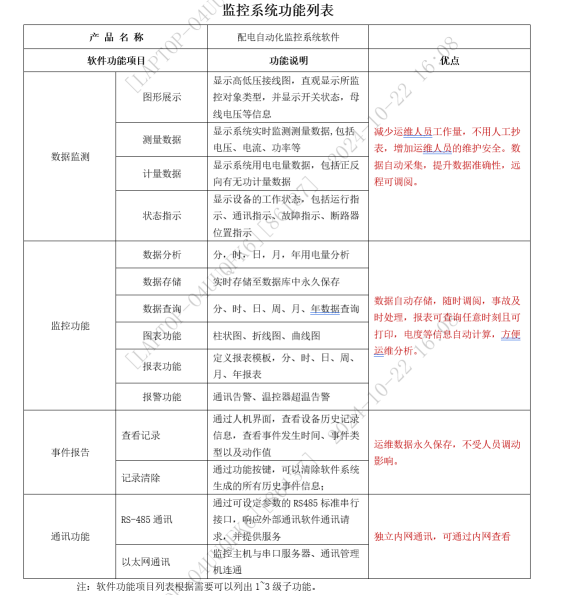

模块介绍

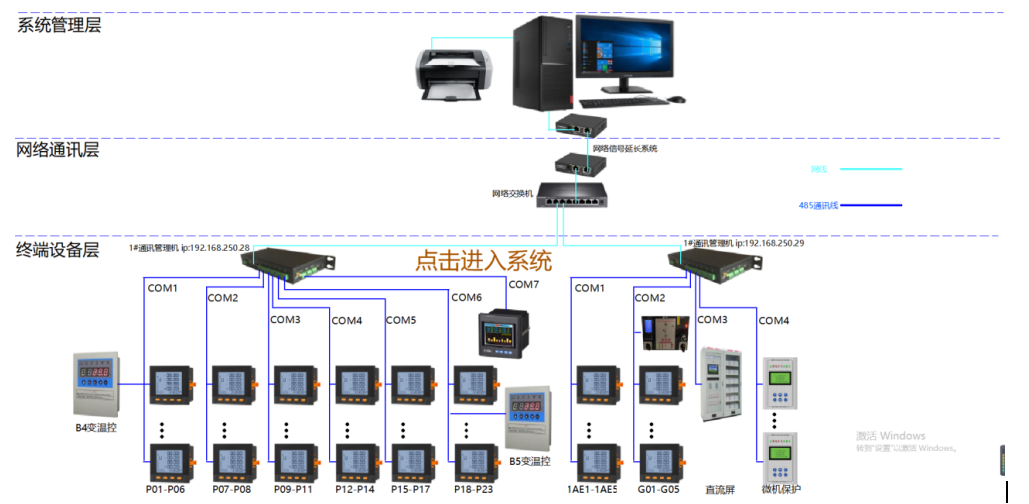

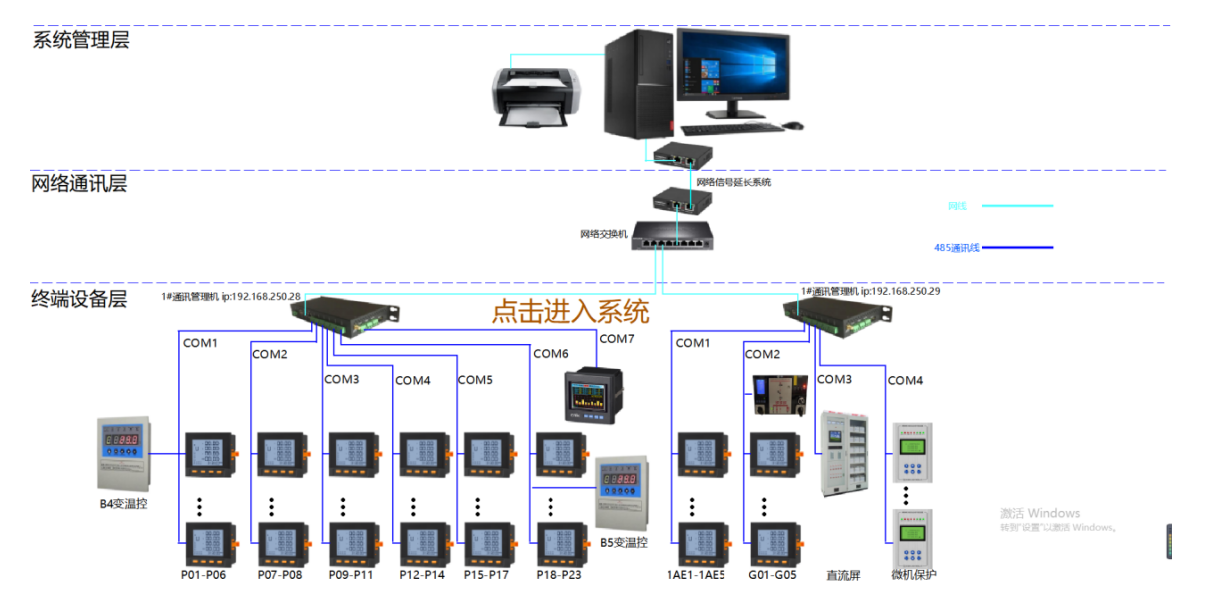

系统拓扑图界面
系统拓扑图界面显示本电力系统的构造，系统由系统管理层、网络设备层及终端设备层组成，通过拓扑图可查看通讯管理机各通讯接口所接设备。
