一、产品介绍
1.1 功概述
YS-10/WAEG型GIS超声波传感器通过监测GIS内部是否有局部放电信号，作为评判GIS内部绝缘性能的标准，并将该局放信息上传至本地数据采集单元，为工作人员判断及评估GIS内部各部件间的绝缘性能提供依据，到达对运行设备状态的监管、性能评估、故障预防和及时检修的目的。
1.2 性能特点
1、用超声波局放检测是目前定期巡检常用的检测方式，本设备将传统技术与先进方式相结合，整合成完整的监测系统。
2、安装使用方便。一体成型，将传感器及硬件集成一体，安装现场不需要设备停电施工，新建站老站都可进行设备安装。
3 、可在数据接收终端查看检测设备的运行状态，便于工作人员实时了解设备运行状态，便于工作人员分析及评估监测设备的运行状况。
二、 监测技术介绍
GIS局部放电可以利用超声波检测的方法，实际上是利用了机械振动的原理，从能量理论进行分析，局部放电时能量在局部发生爆发，主要形式无外乎声能、光能、热能以及电磁能等，容易在空气间隙出现电气击穿的现象，这就是一整个放电的流程，电能完成了对热能的转换，造成放电中心气体受热膨胀，然后膨胀的气体以声波的形式进行传播，在传播过程中对周边的气体进行加热，从而形成一片范围的等温区，等温区的温度和周边环境温度相比而言要高一些，待一段时间后气体慢慢冷却，然后收缩，最终得到较低频率和强度的后续波，其中含有一定分量的频率，具有较宽的频带，大约范围在10Hz到10MHz之间，频率大于20kHz是超声波，局部放电的区域不大，因此局部放电声源可以当做是点声源。
本产品具有高灵敏局放传感器与局放监测模组组成，一体化安装，通过无线通信方式将监测数据实时上传到网关终端。
三、技术参数
3.1 技术参数
传感器技术参数
灵敏度 | -68dB |
谐振频率 | 40~80KHz |
量程 | 0 ～ 70 dB |
分辨率 | ±1 dB |
功率 | 200mW |
频率范围 | 20KHz～200KHz（AE） |
工作温度 | -30℃～60℃ |
环境湿度 | 5—95%无冷凝 |
适用范围 | 气体绝缘封闭式开关电路（GIS） |
通信方式 | Lora无线 |
安装方式 | 专用紧固件固定 |
外壳材质 | 304不锈钢 |
防护等级 | IP65 |
电池寿命 | 3年（DC 3.6V） |
3.2 电磁兼容
静电放电 Ⅳ级 阻尼振荡波抗扰度试验 Ⅲ级
电磁场辐射 Ⅲ级 电快速脉冲 Ⅳ级
浪涌抗扰度试验 Ⅳ级 射频场感应的传导骚扰抗扰度试验Ⅲ级
工频磁场抗扰度试验 Ⅴ级 脉冲磁场抗扰度试验Ⅴ级
阻尼振荡磁场抗扰度试验 Ⅴ级
3.3 机械特性
振动试验I级 冲击试验I级 碰撞试验I级
四、开关柜局放智能传感器
4.1 系统架构

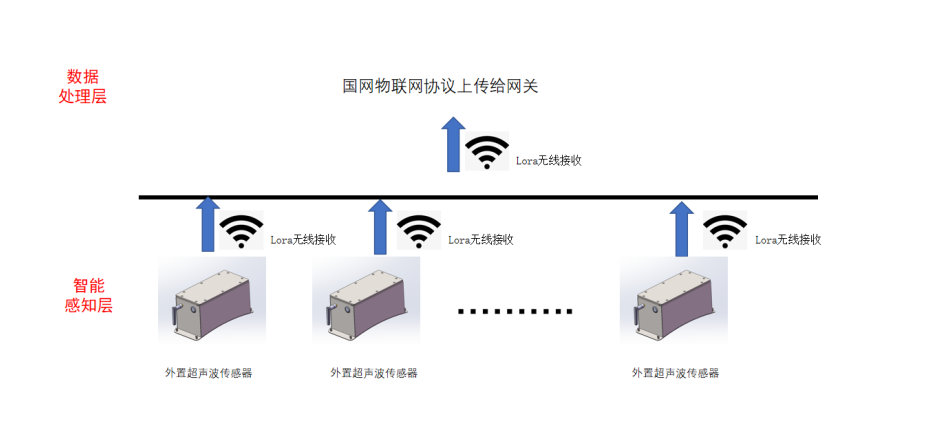

系统拓扑图
4.2 设备实物图

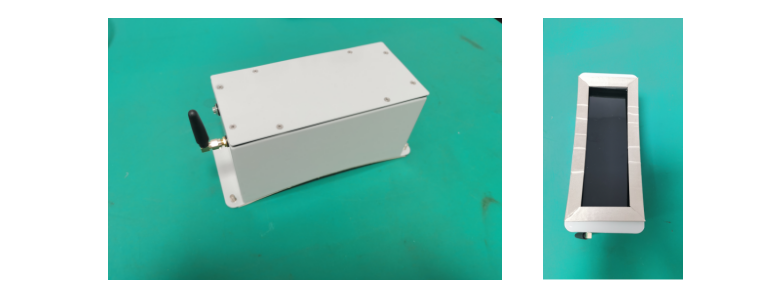

图2：智能传感器外观（215x85x80mm）
五、现场安装
传感器与监测装置一体式设计，采用传统的外置传感器固定方式，安装在GIS本体上，监测GIS内部局放状态，通过无线lora通信协议通信上传。

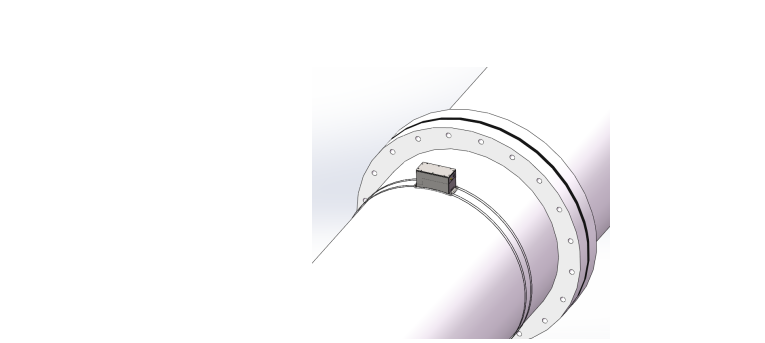

传感器安装示意图
