一、概述
箱变、集装箱式变电站等户外电气设备，运行环境十分恶劣( 早晚温差较大、空气相对湿度大、夏季温度高等问题) ，现场运行的很多机柜内部出现了不同程度凝露或结冰情况 。凝露产生的水珠滴落在机柜内部元器件、接线端子、母排上等，形成绝缘缺陷和事故，危及设备和人身安全。本装置针对凝露或结冰采用综合治理控制， 彻底破坏凝露或结冰形成条件，消除机柜凝露或结冰。
二、 主要功能

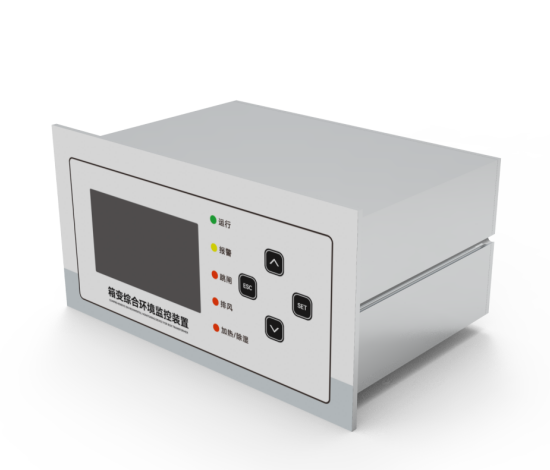

装置由主机、箱体专用硅胶加热膜和微型除湿机三大部分组成。
① 装置可以测量箱体内的 2 路环境温度和湿度、2 路露点数据、 2路板体温度及 1 路变压器油温监测数据。2路烟雾报警（选配）、2路局放监测（选配）、还可最高选配24路无线测温；
② 装置具有 2 路加热膜输出、2 路除湿机控制输出、 1 路风机输出、1 路烟雾报警输出、1 油温报警输出 1路油温超温跳闸输出、1路触点报警输出、1路局放报警输出和装置失电
③ 其中环境湿度控制除湿机的工作，环境温度控制排风输出， 露点温度控制箱体加热膜的工作；
④ 装置具有1路油温变送输出，上下限值均可手动设置；
⑤ 装置具有RS485通讯功能，使用标准Modbus-RTU通讯规约；
⑥ 采用大屏中文点阵液晶屏显示，可以显示所有传感器的测量状态、负载起控状态、故障信息、报警信息等；
⑦ 装置具有最多50条事件记录，可记录加热、除湿、报警、跳闸、排风等状态，带时标和动作参数。
三、主要技术指标
技术参数 | 技术指标 |
测量范围 | PT100温度 | 范围：-40℃～200℃，精度：±１℃ |
温度传感器 | 范围：-40℃～120℃，精度：±１℃ |
板体温度 | 范围：-40℃～150℃，精度：±１℃ |
湿度传感器 | 范围：10%～99% |
默认参数 | 油温报警温度 | 80℃ |
油温跳闸温度 | 95℃ |
油温回差值 | 5℃ |
温度上限值 | 15℃ |
温度下限值 | 5℃ |
湿度上限值 | 85% |
湿度下限值 | 75% |
排风上限值 | 40℃ |
排风下限值 | 30℃ |
触点报警温度 | 90℃ |
触点回差值 | 10℃ |
烟雾报警值 | 1000PPM |
露点起控值 | 露点起控值：-1℃ |
露点回差值 | 露点回差值：5℃ |
4-20mA输出 | 变送下限0℃ ；变送上限 200℃（出厂默认100℃） |
通讯参数 | 波特率：9600 数据位：8 停止位：1 无校验 |
报警\跳闸\加热\除湿\排风\装置失电继电器 | AC220V/5A；DC30V/5A（常开，无源） |
工作电源 | 电压 | AC85~265V |
功耗 | ≤5VA |
绝缘电阻 | ≥100MW |
工作环境 (控制器) | 温度 | -10℃~+55℃ |
湿度 | ≤95%RH,不结露，无腐蚀 |
海拔 | ≤2500米 |
外形尺寸 | 148*76*96.5mm |
