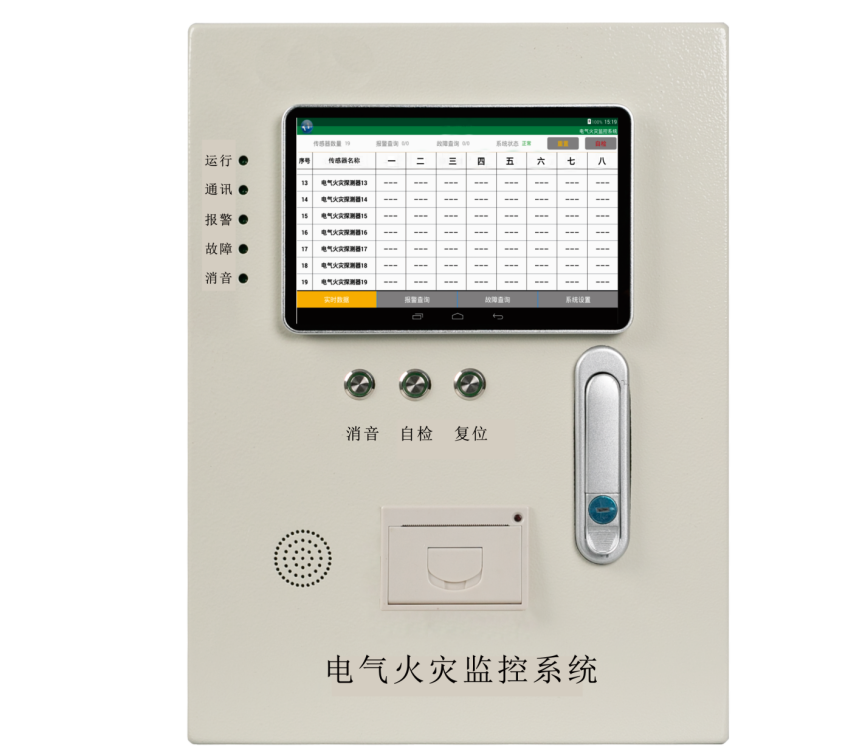

一、产品概述
电气火灾监控设备（以下简称监控设备），是我公司根据 GB14287.1—2014 版电气火灾监控系统标准，针对高层楼宇、公用设施、智能大厦等，为预防由于用电线路发生剩余电流超出故障引起火灾危害而设计的监控设备。本监控设备配接我公司生产的多传感器组合式电气火灾监控探测器，可以对用电线路的漏电电流、环境温度进行实时监测，当漏电电流、温度出现异常时通过电气火灾探测器进行监测，可以及时发出声光报警信号，并由人机屏显示具体相关故障报警信息，从而能够有效避免产生由于电气线路故障导致的火灾危害。
1.1、符合标准
GB14287-2014《电气火灾监控系统》
第1部分：电气火灾监控设备
第2部分：剩余电流式电气火灾监控探测器
第3部分：测温式电气火灾监控探测器
GB50116-203 《火灾自动报警系统设计规范》
GB50016-2014 《建筑设计防火规范》
GB13955-2005 《剩余电流动作保护装置安装和运行》
JGJ16-2008 《民用建筑电气设计规范》
二、产品技术
2.1、主要功能
电气火灾监控设备以ARM微控制器作总控制器，通过总线连接每台探测器，对系统内所有受控回路的运行状态进行实时监控。
1、报警功能
当受控回路发生异常，如：剩余电流故障（漏电），温度过高等，电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障（漏电），并以声、光报警。
2、状态指示
当监控系统出现通讯故障、设备故障等，电气火灾监控设备相对应得指示灯动作，并报警输出。
3、报表打印功能
当受控回路出现异常（报警）、系统出现故障（产生预警、通讯中断等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警的同时，还能够通过打印机打印出故障信息报表。
4、遥测功能
电气火灾监控设备能够实时检测每个受控回路的工作状态，显示各个剩余电流、温度等。
5、事件记录
电气火灾监控设备能够存储报警信息、故障等信息。
2.2、技术特点
u 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快；
u 人性化菜单设计，现场调试操作简单、方便、快捷，
u 采用先进存储技术，断电后设定参数不丢失
u 通讯线采用 RS485 通讯方式，下行电气火灾探测器设备地址可设置
u 带有 4 路通讯回路，最多共可接入电气火灾探测器 128 台，每一通讯回路 32 台。
u 故障报警信息存储功能，报警记录≥1000 条，故障记录报警记录≥1000 条
u 具有RS485、RJ45、LoRa、4G等多种通讯方式
2.3、技术参数
主要技术参数：
1、电源：
额定工作电压AC85-265V
2、工作方式：
24小时不间断工作
3、通讯方式：
485总线通讯，通讯距离≤1.2km
4、监控容量：
最高可监控单元128点
5、监控报警项目：
① 剩余电流故障（漏电）：故障单元属性（部位、类型）
监控报警响应时间： ≤30s
监控报警声压级：≥70db／1m
监控报警光显示：红色LED
6、控制输出：
本机报警输出触点类型：开关型，常开触点，容量250V/AC
7、自检项目：
① 指示灯检查：各状态；指示灯是否正常亮、灭；
② 端口检查：监控主机各输入输出端口状态
④ 打印机检查：打印各项报警记录
自检耗时 ≤30s
9、历史记录：
① 报警类型：故障单元属性、发生时刻；保存容量 ＞50000事件；
② 报警事件查询：全部或按报警类型、地址条件过滤；
③ 打印（需另配置打印机）：当前状态、查询结果。
10、操作分级：
①“查看”级：
监视实时状态、查询历史记录。
②“操作”级：
设置各项参数；进行各单元的遥控操作（需登录）。
11、使用环境条件
① 环境温度： -10℃~55℃
② 相对湿度： 10％～93％（）
③ 海拔高度： 不超过3000m
④ 使用场所： 监控设备应安装于消防控制室
三、系统结构

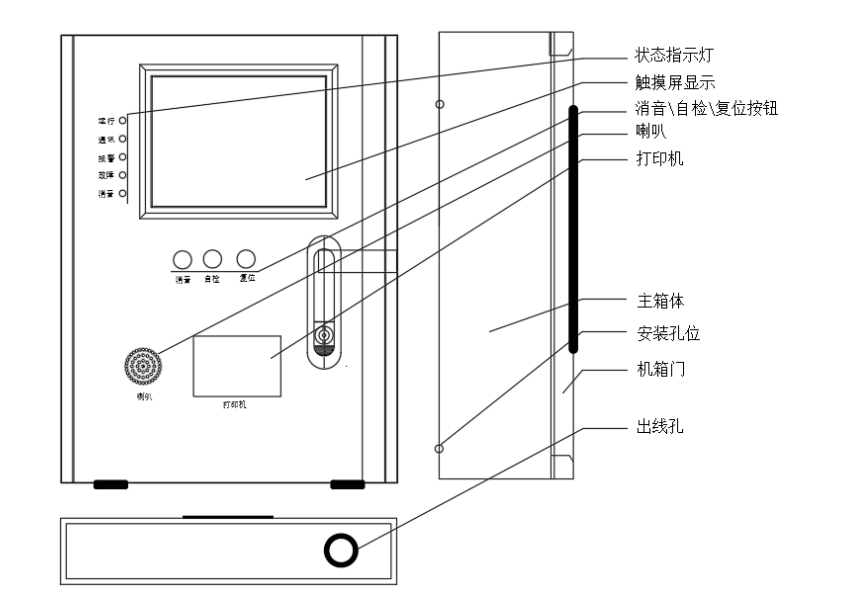

3.1、结构图
名称 | 作用/显示状态 | 功能操作/状态说明 |
消音按钮 | 按钮操作 | 关闭报警或故障声 |
自检按钮 | 检测系统、指示灯、喇叭、打印机是否正常 | 检测系统、指示灯、喇叭、打印机是否正常 |
复位按钮 | 系统复位 | 系统复位 |
运行指示灯 | 绿灯常亮 | 系统运行正常 |
通讯指示灯 | 绿灯闪烁 | 探测器与主机通讯闪烁 |
报警指示灯 | 红灯常亮 | 探测器发生报警事件 |
故障指示灯 | 黄灯常亮 | 检测到探测器发生故障 |
消音指示灯 | 绿色常亮 | 关闭报警或故障声 |
喇叭 | 蜂鸣声 | 报警、故障时 |
打印机 | 打印信息 | 故障信息、报警信息打印 |
