电气系统同步时钟装置的要求和作用
2025-12-29
近年来电力系统的自动化技术迅速发展，发电厂自动化控制系统、变电站综自系统、调度自动化系统、PMU、故障录波装置、微机继电保护装置等的广泛应用，也离不开时间记录和统一的时间基准。通过时钟同步技术为每个系统馈送的正确时钟信号，结合自动化运行设备的实时测量功能，实现了对线路故障的检测、对相量和功角动态监测、提高在电网事故中分析和判断故障的准确率，提高了在电网运行中控制机组和电网参数校验的准确性。
电力系统对时间同步的要求是：继电保护装置、自动化装置、安全稳定控制系统、能量管理系统和生产信息管理系统要基于统一的时间基准运行。这样来满足同步采样、系统的稳定性判别、线路故障及逆行那个具体的定位、故障录波、故障进行分析以及故障反演时间一致性的要求，从而提高电网系统运行的效率。

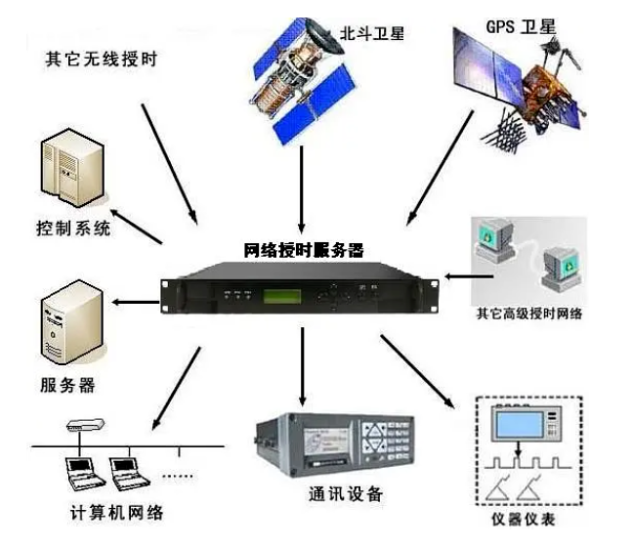

时间同步装置又称时钟装置，包括主时钟和从时钟。当前，电力系统的时间同步主要通过确定变电站内GPS和北斗卫星授时系统统一状态。
比较常见的电力系统时间同步技术有：
1）脉冲对时
2）串口报文对时
3）时间编码方式对时
4）网络方式对时
电气系统同步时钟的主要作用包括确保各个系统在统一时间基准下运行，提高系统的稳定性和可靠性。具体来说，同步时钟在电气系统中的作用主要体现在以下几个方面：
提高系统稳定性：电气系统的各个组成部分（如继电保护装置、自动化装置、安全稳定控制系统、能量管理系统和生产信息管理系统）需要基于统一的时间基准运行。这样能够满足同步采样的要求，确保系统的稳定性判别、线路故障定位、故障录波和故障分析的一致性，从而提高电网系统运行的效率。
减少故障影响：在电力系统发生故障时，同步时钟系统能够确保全站各系统在统一时间基准下进行运行监控和事故后故障分析。通过记录各个保护动作、开关分合的先后顺序及准确时间，可以分析事故的原因及过程，从而快速定位和解决问题。
提高数据准确性：通过时间同步技术，可以结合自动化设备的实时测量功能，实现对线路故障的检测、相量和功角动态监测，提高在电网事故中分析和判断故障的准确率。
增强系统冗余性：现代电气系统通常采用双星模式（如北斗和GPS），确保在卫星信号丢失时，系统仍能通过本地时钟提供高精度的时间信号，增强了系统的可靠性和冗余性。
