在控制系统中，常常看到屏蔽线，那么屏蔽线的作用是什么？为什么要用屏蔽线？那你有注意屏蔽线的接法吗？

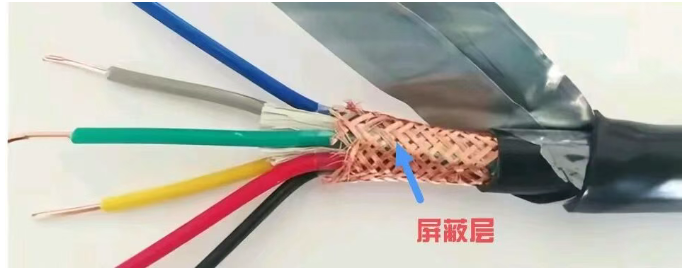

屏蔽线是一种用金属编织层（如铜或铝）包裹信号导线的传输线，其核心作用是减少外界电磁干扰，同时防止自身信号向外辐射，从而保证信号传输的稳定性和准确性。我们在剥电缆的时候会发现一根电缆有很多层，由内到外通常包括信号导线、绝缘层、金属屏蔽层（编织网或箔）和外护套。其中由金属屏蔽层引出来的线我们可以叫屏蔽线。
在远距离传输信号的时候，通常会接上屏蔽线，屏蔽线单端接地的主要目的是避免地环路干扰，确保信号传输的稳定性和可靠性。
当屏蔽线两端接地时，如果两个接地点之间存在电位差（例如由于接地电阻不同或PEN线有电流），屏蔽层中会形成闭合回路电流，即地环路电流。这种电流反而会对信号线产生磁场干扰，导致信号失真或噪声增加。
单端接地（一端接地，另一端悬空）可以有效避免地环路的形成，因为屏蔽层中没有闭合路径让干扰电流通过。因此，这是一种广泛推荐的接地方式，尤其适用于长距离传输和对低频干扰敏感的模拟信号回路。
需要注意的是，接地方式需根据具体应用场景选择：
单端接地：适用于防止静电感应和低频干扰，是模拟信号传输的常见选择。
双端接地：在某些高速数字信号或电磁感应干扰较大的场景中可能更优，但需确保两端接地点电位差极小，否则会引入干扰。
