设备人的日常里，永远横着一件事：设备不动了，电机不转了，产线停了。然后压力不偏不倚砸在你肩上——到底是线断了、继电器烧了，还是PLC又罢工了？
今天身边老电工用了几十年的二十套思路拆开，不是为了让你看完就直接成高手——而是让你心里有一个更清晰、更成套的框架：面对故障时，不再凭直觉乱碰，而是有步骤、有方向地去排查，一步一步接近问题真相。

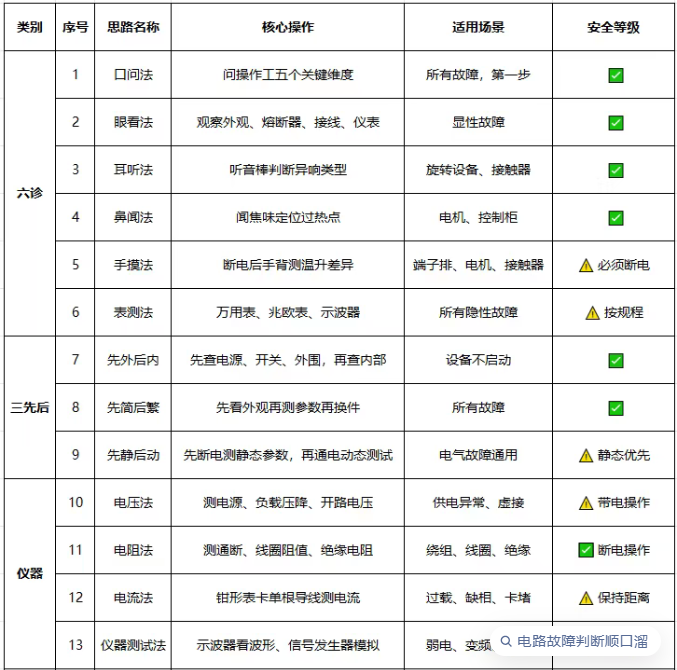

第一章：六诊——让你的感官比仪器更敏感
最容易被忽略的故障排查能力，恰恰是我们与生俱来的——感官。老电工常说“六诊”：口问、眼看、耳听、鼻闻、手摸、表测。前五诊不依赖任何仪表，却能在一分钟内锁定绝大多数显性故障。
✅ 第一诊：口问——故障排查的真正起点
“问”是所有排查中最被低估的环节。设备出了故障，多数人的第一反应是拿万用表冲过去，但真正的老师傅会先问操作工三个问题：什么时候发生的、当时在干什么、以前出过同样问题没有。
我曾在一家五金厂遇到一台自动车床，每次只在下午两点到三点之间跳闸。其他时段一切正常。换了几个电工都查不出，每次到现场设备已经恢复正常。最后是问了操作工一句“最近车间有什么变化”，才知道隔壁新装了一台激光切割机，每天下午两点到三点正是它调试运行的时间。它的启动电流通过同一路母线拉低了车床控制回路的电压，导致接触器欠压释放。故障不在设备本身，而在电网的波动上。
问诊不只问“什么时候坏的”，更要追问五个维度：设备平时的运行状况（负荷、温度、振动有无异常）、故障发生的频率和规律（偶发还是频繁）、故障发生前后的外部变化（天气、电压波动、有无新设备投用）、历史故障记录（以前出过类似问题没有、上次是谁修的、换了什么零件）、故障时的设备动作状态（卡在哪个工步、哪个指示灯亮或不亮）。这些问题问透了，排查范围往往能缩小一半以上。
✅ 第二诊：眼看——外部状况先过一遍

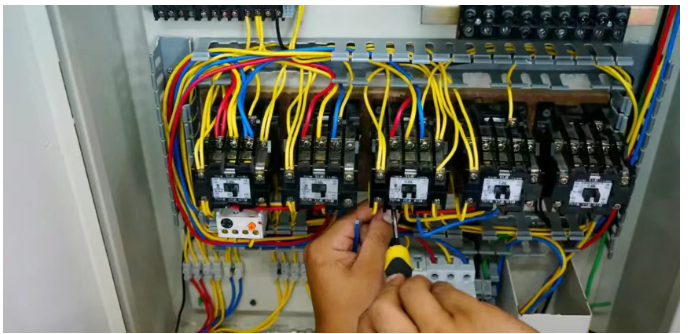

问清楚情况后，别急着开电柜。先用眼睛扫一遍：设备外观有没有异常、熔断器有没有熔断、接线有没有松动或烧焦痕迹、开关按钮位置对不对、仪表指示是否在正常范围。3然后打开电柜，看接触器衔铁有没有卡滞、继电器有没有烧蚀发黑。如果能看到图纸，对照原理图和接线图，分析故障现象和控制回路的哪一部分有关系，逐步查下去。3这一套动作不超过一分钟，但能排除掉大量如“急停按钮被误拍下”“热继电器跳了没人复位”之类的低级故障。
✅ 第三诊：耳听——设备在“说话”
设备在运行状态下，正常时发出的声音是均匀、低沉且有规律的。一旦出现故障，这个声音就会变。3用一根听音棒——最便宜的设备诊断工具——依次接触轴承座、电机外壳、接触器，建立一套“听觉基线”：正常运行时的声音、轴承缺油时的高频呼啸声、联轴器不对中时的周期性“哐当”声。每次巡检都听一遍，听到变化就知道哪里不对劲。
✅ 第四诊：鼻闻——嗅觉是最快的过载探测器
鼻闻的价值在排查电气故障时尤为突出。电机过载或绕组短路后，绝缘漆烧焦的味道非常独特且持久。控制柜里闻到塑料烧焦味，十有八九是某个接触器线圈或接线端子过热。这个味道顺着线路走，经常能直接找到故障点。但要注意，闻到焦味后不能立即用手去摸怀疑的部件——过热的端子可能烫到立刻起泡。
✅ 第五诊：手摸——触觉不会说谎
断开电源后，用手背快速触碰关键部件：接触器线圈外壳、电机外壳、接线端子排。手背比手掌对温度更敏感。同一排端子上某一个点比其他点明显烫→那个接头松了或氧化了。电机两端温度不一致→一端轴承可能缺油或磨损。但这里有一条铁律：任何带电设备严禁手摸，必须断电、验电后再操作。
✅ 第六诊：表测——数据不会自欺欺人
感官诊断走到尽头，就需要仪器上场了。这就是六诊的最后一诊——“表测”。用仪表测量电压、电流、电阻、绝缘值等参数，与正常值比对，才能把感官判断的“可能”变成数据支撑的“确定”。这也是下文要展开讲的核心工具。
第二章：三先后——排查顺序一旦颠倒，功夫全白费
拿到一个故障，第一个决定最关键：从哪下手？很多新手一上来就拆电机、换接触器、翻PLC程序，结果折腾半天发现是总开关跳了。这就是排查顺序出了问题。老电工把这套顺序总结为“三先后”：先外后内、先简后繁、先静后动。
⚠️ 原则一：先外后内——故障常不在设备本身
“先外后内”指先排除设备外部因素，再检修内部。设备不动作，首先从电源查起，到开关，再到外围器件，最后才是核心部件。外部因素包括供电电压是否正常、上级开关是否跳闸、急停按钮是否被按下、联锁保护是否动作。比如：一台电机突然不转，你拆开电机接线盒查绕组，结果发现是操作工误碰了急停按钮，或者热继电器跳了没复位。先花30秒确认外围状态，能省下三十分钟的无效拆解。
⚠️ 原则二：先简后繁——最好的排查是不拆一颗螺丝
“先简后繁”有两层含义：一是检修故障时，先用最简单易行的方法去处理，再用复杂的方法；二是排除故障时，先排除直观、常见、简单的故障，后排除难度较高的疑难故障。具体到操作顺序上就是：外观检查→参数测量→元件替换。很多看似“复杂”的故障最终都锁定在一个松动的接线端子上——你只需要把螺丝刀伸进去拧紧，不需要拆任何零件。
⚠️ 原则三：先静后动——断电排查是最稳妥的底气
“先静后动”指先在断电状态下做静态检查，确认无明显短路、断路后再通电做动态测试。静态检查包括测量绝缘电阻、绕组通断、接触器线圈电阻、联锁开关触点状态。动态测试包括测量电压、电流波形、观察接触器吸合情况和设备运行状态。静态没问题才通电——这是防止故障扩大化的底线。
第三章：五官延伸——从万用表到示波器，让故障点暴露在数据之下
感官和顺序是方向，但真正要精准锁定故障点，需要的是仪器。电压法、电阻法、电流法是电气排故的三大基础测量方法，而仪器测试法则是对这三者的补充和升级。
✅ 电压法：电路生命力的检测仪
电压法是最直接、最常用的排查手段。原理很简单：通过测量电路中各点电压值，判断供电是否正常、负载是否通路。15具体有三个测量维度：一是测电源电压——在控制柜总进线端测量，确认供电是否正常；二是测负载压降——在怀疑虚接的端子两端测量，有电压降说明该点存在接触电阻；三是测开路电压——断开负载后测量，用于判断线路是否断线。电压法的优势在于可以在通电状态下快速判断故障区段，但它测不出绝缘老化——那是兆欧表的事。
✅ 电阻法：电路通断的透视镜
电阻法是用万用表的电阻挡测量线路、触点、线圈等部件的通断状态和阻值是否符合标准。15使用电阻法必须断电操作，严禁带电测量。测量电机绕组时，三相阻值偏差不超过5%为正常；测量接触器线圈时，阻值在几百欧到几千欧之间为正常，无穷大说明线圈烧断；测量线路通断时，正常值接近0Ω，大于5Ω说明接头氧化或内部断股。
✅ 电流法：负载呼吸的听诊器
电流是电路的“脉搏”——异常电流往往暴露隐性故障。1弱电回路（如控制回路）用万用表电流档串联测量，强电回路（如电机主回路）用钳形电流表卡单根导线测量。钳形表有一个容易被忽略的使用细节：每次使用前先用手指按压钳口张合几下，检查钳口铁芯是否松动或脏污，再卡在线缆上测——否则测出来的值可能偏小10%以上。
✅ 仪器测试法：弱电故障的显微镜
有些故障靠万用表是“看”不到的。比如PLC输出脉冲是否正常、传感器信号是否有杂波、编码器是否丢脉冲——这些信号变化太快或幅度太小，万用表根本来不及反应。这时候就需要示波器、信号发生器、逻辑分析仪等专业仪器上阵。15把示波器挂在信号线上，观察波形的幅值、频率、占空比是否正常，往往能发现万用表永远看不到的偶发异常。
第四章：实操利器——替换、短接与逐步切除的艺术
测量方法给出了排查方向，但实际维修中还有几个实用技巧能让定位速度翻倍。

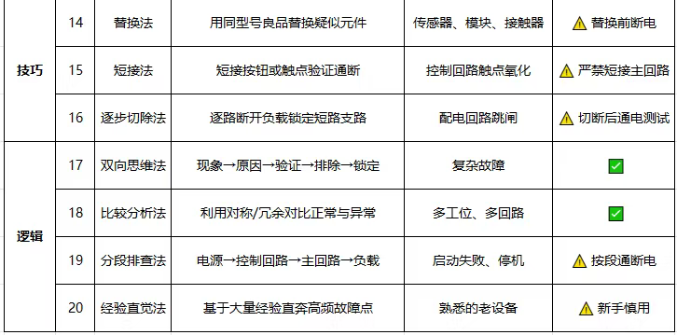

✅ 替换法：真假故障的试金石
怀疑某个器件坏了，用同型号的良品替换，看故障是否消除。这是最直接有效的验证手段之一。1替换顺序有讲究：先替换易损件——保险管、接触器触点、传感器、中间继电器，再考虑复杂部件——PLC模块、变频器、伺服驱动器。替换前断电，记录原器件的参数和型号；替换后上电测试，故障消除则原器件损坏，故障依旧则问题不在这个器件上。每一次替换都在缩小排查范围。
✅ 短接法：控制回路排故的快刀
适用于低压小电流的控制回路。用导线短接疑似故障的触点或开关，看回路是否恢复正常。1短接法最常用的场景：判断按钮触点是否氧化。将启动按钮的输入端和输出端用导线短接，通电后设备启动→按钮故障；设备仍不启动→问题在别处。但必须严格遵守安全边界：仅限控制回路，严禁短接主回路或电源回路；短接时手捏导线绝缘部分，接触瞬间观察设备反应，一旦恢复立即断开。
✅ 逐步切除法：短路故障的缩小术
电路中出现短路故障时，可将多支路交联电路一路一路地从电路中断开，然后通电试验，以逐步缩小故障范围、最终锁定短路支路。这种方法在配电回路跳闸时尤其有效——挨个拔掉负载、逐步合闸，哪一路合上去跳了，短路就在那一条支路上。
第五章：逻辑驱动——用程序员的思路去框定故障范围
掌握了感官、顺序和仪器，还需要一套系统化的分析框架来统领全局。
✅ 双向思维法：从现象找原因，再从原因推导现象
电气装置的故障排查，关键在于故障支路的分析与识别，进而锁定故障支路，然后再应用仪表进行针对性的检测。具体做法是：先根据故障现象列出所有可能的原因（A、B、C、D），再用仪表逐一验证排除。例如电机过热，可能的原因有：过载、电压不平衡、绕组匝间短路、轴承卡涩、散热不良。用电流表排除过载，用电压表排除不平衡，用电阻表排除匝间短路，剩下的就是机械端的轴承或散热问题。“假设→验证→排除→锁定” 四步循环，每一次测量都有明确的目的。
✅ 比较分析法：用正常的参照物框定故障范围
利用设备自身的冗余或对称性来判断。数条线路共用一个电源，只要有一条线路正常工作，就说明其他线路的电源正常；两地控制线路中，有一处控制正常，则电源、负载及公共线路一定没有问题。通过分析、比较进行判断，能减少检测环节、缩小故障范围。15遇到一台多工位设备部分工位正常工作、部分工位异常时，这个方法尤为好用。
✅ 分段排查法：把复杂电路切成小块逐个排除
将电路按“电源→控制回路→主回路→负载”逐级分段，用隔离法定位故障段。35排查顺序是：先检查电源，再检查线路和负载；先检查公共回路，再检查各分支回路；先检查控制回路，再检查主回路。比如一台电机无法启动，先用电压法确认控制柜总进线电源正常，再查控制回路是否输出启动信号，再查接触器是否吸合，最后查电机端子是否有电。按这个顺序走一遍，绝大多数故障都能准确定位到某一级。
✅ 经验直觉法：老电工的“第六感”
这不是玄学，是大量实践在大脑中形成的快速模式匹配。干了二十年的电工，听到电机“嗡嗡”响就知道缺相了，闻到焦味就知道是接触器线圈烧了。这种直觉来自无数次的重复——当你在同一个车间里修过上百次同样型号的设备后，有些故障你不需要从头到尾排查，直接从中间截断排查链，直奔最可能的故障点。1但经验直觉只适用于熟悉的设备。面对新设备或复杂系统时，还是老老实实走完三先后和分段排查的流程。
第六章：全程铁律——安全意识是看不见的护身符
在电气故障排除的整个流程中，安全是第一道工序，也是必须贯穿始终的原则。任何电气排查作业都必须严格遵守“断电→验电→挂牌→上锁”四步流程，严禁带电检测和盲目换件。
具体操作规范包括：断开主电源开关后，必须在开关手柄处悬挂“有人工作、禁止合闸”警示牌并上锁，钥匙由检修工本人保管；用验电器在确知有电处测试正常后，再去测量待测线路，在三条火线和一根零线上逐一验电；气动系统开排气阀、液压系统泄压阀打开、弹簧蓄能机构手动释放。多人协作时，实行“一人操作、一人监护”制度，严禁单独在高压或复杂设备上作业。
电气故障排查的最高境界，不是换零件有多快，而是每一个测量动作都有明确的目的，每一次判断都有清晰的逻辑链。把这二十套思路融入每一次排故，你的万用表表笔指向的就不是一团乱麻，而是离故障点越来越近的确定性。
你修过的电气故障中，最让你崩溃到怀疑人生的那一次是什么情况——是查了三天发现是一根线被老鼠咬断，还是换了五个接触器才发现是急停按钮触点氧化？评论区招呼一声。
