如何利用PLC在线监视程序，快速锁定故障点？
——电气工程师现场实战经验总结
一、你是否遇到过这种情况？
生产线突然停机，设备卡在某个动作流程点不往下走了，现场排查问题一头雾水,不知从何处下手......
传统检修多采用由外至内的逐项排查：依次核验现场各类传感器信号、分段排查电缆线路导通状态。但在外围元器件、接线全部实测正常后，设备仍无法执行动作的情况屡见不鲜，低效排查延误生产，故障根源难以摸排。
二、为什么要用在线监视？
很多维修人员习惯拿万用表、查接线、看灯亮不亮。这种方法没错，但有一个根本缺陷：你看到的是物理信号，却看不到程序逻辑。
PLC的核心逻辑在程序里。同样是一个线圈不得电，可能是以下任何一种原因：
2.中间继电器、内部标志位没置位（程序逻辑未满足）；3.上一步动作没有完成，或互锁条件未解除（流程卡住）；
这些情况用外部检测工具根本查不出来。而在线监视程序，就像给你装了一双透视眼——直接看到程序内部哪个触点是ON，哪个是OFF，等锁定了具体故障点，再去结合传统检查法去检查，事半功倍。
三、在线监视的基本原理
PLC在线监视，就是通过编程软件（例如三菱GX Works2/Works3，西门子博途TIA Portal或其他品牌编程软件）连接到正在运行的PLC，实时读取PLC内存中各软元件的当前状态，并在梯形图或SFC流程图上直观显示出来。
你需要理解以下几个要点：
- 通过USB或以太网连接PLC后，操作软件进入“在线”状态，程序会动态刷新。
- 梯形图上，接通的触点和线圈会高亮显示（通常是蓝色或绿色），断开的不亮。
- 你可以直接看到每一个输入、输出、中间继电器等数字量的状态，可以清楚的看到定时器、计数器、模拟量信号以及通讯参数的当前值。
程序是设备动作的说明书，在线监视就是在这本说明书上，一行一行地看设备走到哪里了、卡在什么条件上。
四、现场实战步骤，按顺序来
第一步：连接PLC，打开在线监视
用USB编程线或以太网连接PLC。打开编程软件，选择对应的PLC型号，点击“在线”→“与PLC连接”（三菱）或“在线”→“转至在线”（西门子）。连接成功后，程序界面上会出现实时状态刷新。此步骤不需要任何停机或断电操作。
第二步：找到对应设备的控制段
如果程序较大，不要从头到尾一段一段翻。应该先明确：出故障的是哪台设备、哪个动作？然后用以下方式快速定位：
1.搜索该设备对应的输出线圈编号，例如Y123或Q0.2。（具体符号以所使用的PLC为准）；2.看相关设备的图纸，找到其输入输出点的线号或其他标号，继续在图纸中锁定输入输出模块，找到点位名，在程序里检索。3.没图纸的情况下，直接去相应电柜里查看线号，看是哪个点卡住，为什么不动作？顺线找到PLC的端子上，再查程序。例如，某个电机不运转，电机无任何报警，电源也正常。 找到电机输出控制启动信号，例如是Y123,那么在程序中就搜索这个Y123的线圈，看看是哪些条件未满足，导致该信号不被触发。一步步找到根源，解决它！4.搜索设备名称关键字（如果程序有注释，直接搜中文注释）。5.如果是顺序控制流程（SFC步序），找到当前步序号在哪一步。找到目标线圈后，观察它的得电条件。
第三步：从线圈往左追，找断路的触点

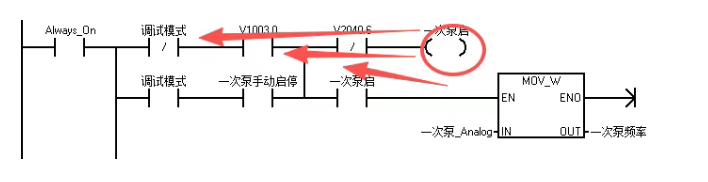

在梯形图中，一个线圈能不能得电，取决于它左边所有串联触点是否全部接通。你只需要从线圈往左看，找到第一个没有变亮（即断开）的触点，那就是卡住的那个条件。
从右往左找，找到第一个不亮的触点，就是问题所在。 例如：某台气缸的伸出线圈Y12不得电，往左追： 触点X2.4（伸出按钮）→ ON √ 触点M50（上一步完成标志）→ OFF × ← 这里断了！ 说明上一步动作M50没有完成，再去查M50为什么没有置位。一步步，刨根问到底，最终比如找到，是一个光电开关没接通，X22断开，这时候就去查这个光电开关，一去检查，发现光电开关的反射板被撞歪了，这就找到了原因。 |
第四步：追查中间标志位的来源
发现某个中间继电器或内部标志位是OFF，再继续搜索这个标志位的线圈在哪里，继续往左追，看是什么条件没满足。这样一步一步往前追，最终会找到一个物理原因——某个输入点是OFF，而它对应的现场传感器或开关没有动作。
这个物理原因找到了，再去现场查那个具体的传感器/开关，就能一击即中，不用漫无目的地全面排查了。
第五步：借助元件监控窗口批量查看
三菱GX Works支持“软元件监控”窗口；西门子博途支持“监控表”。我们可以把自己怀疑有问题的一批软元件集中填入监控表，一屏看完所有关键信号的当前状态，比逐行翻梯形图更高效。
五、几个常见陷阱，弄不好容易栽跟头
- 看到触点是ON，不等于信号真的到了。有时候程序里用强制ON把触点强制置位了，外围信号并没有实际输入。要注意区分真实信号和强制信号，GX Works2在强制软元件旁边会有特殊标识。
- 注意常闭触点的逻辑。梯形图里常闭触点的状态和常开相反——元件本身是ON，常闭触点在梯形图上反而是断开的。有些朋友可能在这里会搞混。
- 不要急着强制输出解决问题。有些人看到某个线圈不得电，就直接强制输出，设备动了，以为故障解决了。这是非常危险的做法——绕开了保护条件，可能掩盖了真正的故障，甚至引发设备碰撞或机械损坏。正确做法是找到根本原因再处理。
- 联锁保护触点不要轻易强制。很多顺序控制中有机械到位检测、安全门检测等联锁保护，这些保护是有原因的，强制绕过后果严重。
六、几个小技巧，让监视效率更高
1.程序写注释是关键：平时写程序时养成加注释的习惯，一旦出现故障，在线监视时一眼就能看懂每个软元件的含义，排查速度提升一倍不止。2.用交叉参考快速找线圈：如在GX Works2软件里，选中“交叉参考”，可以立刻看到所选中的元件在哪些地方被使用，哪些地方是线圈，哪些地方是触点，定位还是比较快的。3.SFC程序看当前步：如果是SFC顺序功能图程序，在线监视时直接看当前步，就能直接知道流程走到哪一步卡住了。4.熟悉设备控制程序逻辑，哪些主要驱动点的控制逻辑是什么？有哪些限制条件，搞出来，便于出问题时快速检查。
七、总结
PLC在线监视是电气维修最高效的故障诊断工具之一，用好它，可以把原来需要折腾半天的故障，压缩到十几分钟内搞定。
核心思路就四个字：追根溯源。从不动作的设备输出点出发，追触点，追到第一个断开的条件，再追这个条件的来源，一层一层往前找，最终落到具体的物理传感器或机械原因上。
当然技术方法固然重要，实操技法再好，也离不开前期积累：吃透设备工艺流程与原生控制逻辑。清楚设备标准运行时序，对照在线程序状态，才能一眼发现程序阻滞点位，解决问题才会得心应手！
