配电室开关柜无线测温方案：从技术原理到落地实施的全指南2026 年，中国电力科学研究院发布的数据显示：42% 的开关柜非计划停运事件由触头、接点过热直接诱发。更触目惊心的是，某供电企业的故障统计表明，10kV 开关柜故障中发热故障占比高达 54%——过热，已经成为配电室头号"隐形杀手"。一个完整的开关柜无线测温方案，正是为解决这一痛点而生。它通过部署在开关柜触头、母排搭接点、电缆终端等关键部位的无线温度传感器，实现 24 小时不间断的温度采集、传输和智能预警，让运维人员在事故发生前数小时甚至数天就能收到告警。如果你正在为配电室寻找一套可靠的测温方案，这篇文章将帮你一次性搞清楚：为什么必须测温、五大技术路线怎么选、系统怎么搭、成本多少、怎么实施——以及真实的落地案例。关键要点 - 电力设备故障中热故障占比高达 54%-70%，是配电室第一大故障类型，部署无线测温系统可将故障发现时间缩短 80% 以上 - 五大主流技术路线各有侧重：RFID 无源免维护、LoRa 远距离低功耗、ZigBee 多节点组网、433MHz 穿透力强、荧光光纤本质安全精度高 - 系统投资回收期通常 1.5-3 年，部署后非计划停电减少 60% 以上 - NB/T 42086-2016、DL/T 2150-2020 等行业标准已将开关柜温度在线监测从"可选配置"提升为"标准配置" - 选型需综合考虑电压等级、柜型、环境三大因素，10kV 配电室优先 LoRa 或 433MHz，35kV 及以上推荐荧光光纤测温

为什么配电室开关柜必须测温关柜过热的三大元凶开关柜内部的温升并非偶然，而是三个因素长期叠加的必然结果。第一，接触不良。 断路器梅花触头在频繁分合闸操作中逐渐磨损，母排搭接螺栓因热胀冷缩和微震动松动，触头表面氧化腐蚀——这些都会导致接触电阻增大。根据焦耳定律，电流通过高阻抗点时会产生累积热效应，而开关柜触头温度每升高 10°C，接触电阻还会再增加 10%-15%，形成恶性循环。第二，负荷过载。 季节性用电高峰或负荷分配不均时，开关柜长期在满负荷甚至超负荷下运行。母排在高负荷下发热明显，电缆终端接头承受额外热应力，加速绝缘材料老化。第三，环境散热差。 封闭式开关柜内部空间狭小，散热条件有限。配电室通风不良、环境温度偏高时，柜内热量无法及时排出，温度持续攀升。 不测温的代价：从隐患到事故的真实成本

迷你故事：一场被忽略的温升2009 年 8 月 16 日深夜，某变电站 10kV 农专Ⅰ线开关柜因隔离插头接触不良，长期满负荷运行后触头发热，梅花触头弹簧退火变形失去弹性，接触电阻持续增大。最终绝缘击穿，触头相间短路，多面开关柜烧毁——母排、静触头、保护测控装置、电度表全部报废。一次本可通过温度监测提前预警的隐患，演变成了数十万元的设备损失和长时间的停电事故。这不是个案。国家消防救援局发布的火灾数据显示，电气火灾占全年火灾总数的 30.8%，高居各类火灾原因之首。据不完全统计，我国每年因电气连接点过热引发的电力事故占配电系统故障的 30% 以上。开关柜内部一旦发热严重，轻则设备损坏、母线失压，重则引发电气火灾甚至爆炸。行业标准与政策要求测温已经不是"锦上添花"，而是政策明确要求的"标准配置"。核心标准包括：

开关柜无线测温方案的技术原理传统测温 vs 无线测温：为什么无线是趋势早期高压开关柜的温度监测主要依赖三种传统手段：

• 人工红外热成像巡检：需要人工持设备到现场逐柜扫描，无法穿透封闭柜门，存在监测盲区，且巡检周期长
• 示温蜡片：只能提供定性判断，无法给出精确温度值，一次性使用，无法连续监测和记录历史数据

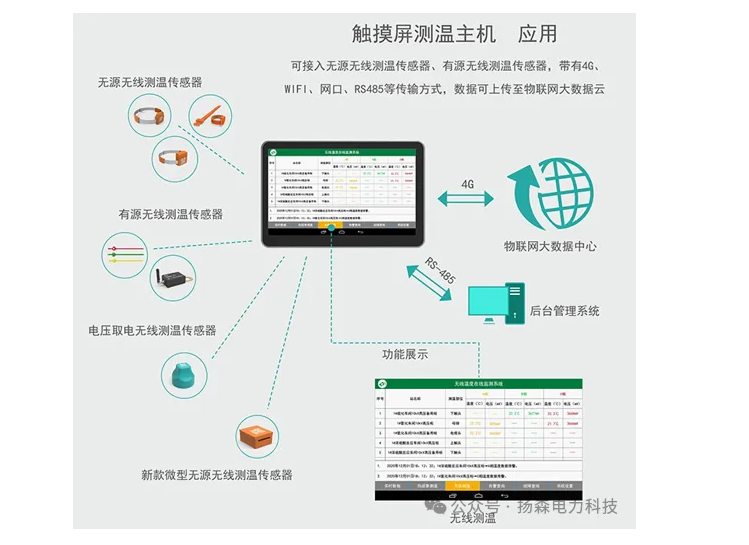

• 热电偶/热电阻有线测温：金属导线在高压环境中引入绝缘隐患，在强电磁场下信号漂移严重，安装施工复杂开关柜温度在线监测采用无线方案后，传感器直接贴合在带电接头表面，温度数据通过无线信号传输到监控平台，无需打开柜门、无需布线、24 小时无人值守——说白了，不用开柜门、不用拉线、24 小时盯着——这三点就够了。无线测温系统的三层架构一套完整的配电室无线测温系统采用分层分布式架构，分为三层。这种架构也是当前配电柜温度监测方案的主流设计：感知层——部署在开关柜关键部位的温度传感器，负责温度数据的实时采集。传感器通常采用接触式安装，直接贴合在断路器触头、母排搭接点、电缆终端接头等高发热点。传输层——由无线网关/集中器组成，接收多个传感器发送的温度数据，进行汇总、协议转换后上传。传输层是整个系统的"桥梁"，决定了数据传输的可靠性和覆盖范围。应用层——监控管理平台，实现温度数据的实时展示、趋势分析、超温报警、报表生成和权限管理。支持 PC 端和移动端访问，告警信息可通过短信、APP 推送同步至运维人员。温度数据如何采集、传输和处理整个数据流是这样的：传感器每 1-5 分钟（可配置）采集一次温度 → 通过无线协议（LoRa/ZigBee/433MHz 等）将数据发送到网关 → 网关通过 4G/以太网将数据上传至监控平台 → 平台进行实时展示和智能分析 → 超过预设阈值时触发三级告警 → 运维人员收到告警后执行处置流程，形成闭环。

五大主流无线测温技术路线对比选择开关柜无线测温方案时，技术路线选错了，后面全是返工。这一步值得多花点时间。目前市场上主流的五种技术各有优劣，适用于不同场景。 RFID 无源测温RFID 无源测温采用射频电磁波供能——接收器通过天线发射射频信号，传感器接收射频能量后激活电路进行温度采集和回传，不需要内置电池。工作频段通常为 840-960MHz（UHF），空旷环境下通讯距离约 2 米。优势：无电池设计，理论上无寿命限制，适合要求十年以上稳定运行的设备；免维护，无电池更换和漏液风险。劣势：传输距离短，传感器与天线之间要求面对面直线可视，安装位置受限；读写器成本较高。ZigBee 无线测温ZigBee 是一种短距离低功耗无线通信技术，传输距离 10-100 米，支持自组网和多节点接入。优势：组网能力强，支持上千节点接入；功耗低，电池寿命 1-5 年；适合开关柜群密集部署的场景。劣势：传输距离有限，大型配电室可能需要多个中继器；2.4GHz 频段在金属柜体环境中信号衰减较大。 LoRa 无线测温LoRa 是一种远距离低功耗无线通信技术，传输距离可达 1-10 公里，是五种技术中覆盖范围最广的。优势：传输距离远，单个网关可覆盖整个变电站甚至多个配电室；超低功耗，电池寿命 5-10 年；穿墙和穿透金属外壳的能力较强。劣势：数据传输速率较低，不适合需要高频采样的场景；需自建 LoRa 网络基础设施。433MHz 无线测温433MHz 是一种经典的无线频段，穿透能力强，在金属环境中的表现优于 2.4GHz 频段。优势：穿透力强，信号可穿透开关柜金属外壳；技术成熟，成本低；部署简单。劣势：容易受到同频段设备干扰；传输速率较低；电池供电寿命通常 3-5 年。

荧光光纤测温

开关柜荧光光纤测温技术基于稀土荧光材料的温度敏感性——探头内的荧光物质受特定波长光激发后产生余辉，余辉衰减时间常数与温度存在严格单值函数关系。整个测温过程完全基于光信号传输，不涉及任何电信号。优势：

• 本质安全：光纤是石英玻璃材质的绝缘体，无任何带电部件，直接安装在高压导体上不引起安全问题
• 完全免疫电磁干扰：开关柜内部强电磁场对光信号零影响，测量数据真实连贯
• 高精度：测温精度可达 ±0.5°C~±1°C，响应时间小于 1 秒
• 超长寿命：传感器寿命 15-20 年，无需更换电池，与开关柜设备寿命相当
• 零误报：不受开关操作暂态、电弧光等因素影响劣势：需要敷设光纤，安装复杂度高于纯无线方案；单通道成本较高；适合对安全性、可靠性要求极高的关键部位。五种技术横向对比表

配电室无线测温系统架构设计感知层：温度传感器的选型与布点传感器布点是整个系统有效性的基础。开关柜内必须重点监测的关键发热部位包括：

• 断路器动、静触头：特别是梅花触头接触面，频繁分合闸易磨损发热
• 母排搭接点：母线室内铜排连接螺栓处，受热胀冷缩影响易松动
• 电缆终端接头：位于电缆室的连接头，受施工工艺影响大，是过热高发区
• 隔离开关触指：长期运行，触指弹簧疲劳或表面氧化会引起异常温升一个典型的 10kV 中置柜进出线间隔，需要监测的接（触）头多达 24-39 个。布点原则是：全覆盖关键发热部位，不遗漏任何一个高发热点。传感器选型需考虑温度范围（-40°C~+125°C）、防护等级（IP65 以上）、安装方式（贴片式/探针式/螺钉式）和供电方式（电池/CT 取电/无源）。传输层：网关/集中器的部署策略网关是数据汇聚的核心节点。部署策略取决于技术路线和配电室规模：
• LoRa 方案：单个网关覆盖 1-10 公里，一个网关即可覆盖整个变电站或多个相邻配电室，部署最简单
• ZigBee 方案：需要根据柜群分布部署多个中继器，形成 Mesh 网络，适合密集柜群
• 433MHz 方案：穿透力强，网关可安装在配电室外，减少高压环境下的设备风险
• RFID 方案：每个柜或每 2-3 个柜需要一套读写器天线，适合中置柜标准化部署网关通常支持多协议转换（如 LoRa 转 4G/以太网），将数据上传至本地服务器或云平台。 应用层：监控平台的核心功能模块监控平台是运维人员与系统交互的窗口，核心功能应包括：
• 实时温度展示：以电气接线图或列表形式展示各测点实时温度，支持颜色分级（绿/黄/红）
• 趋势分析：温度变化曲线，支持按时间段、按测点查询历史数据
• 告警管理：三级告警（预警/告警/紧急），支持短信、APP 推送、声光报警
• 报表生成：自动生成日报、月报、年报，支持导出 Excel/PDF
• 权限管理：多级用户权限，运维人员、管理人员、系统管理员分级访问
• 系统对接：支持 Modbus、IEC 61850 等协议接入现有 SCADA/电力监控系统

开关柜无线测温方案选型要点按电压等级选型10kV 配电室：推荐 LoRa 或 433MHz 无线测温。10kV 开关柜数量多、分布广，LoRa 的远距离特性和 433MHz 的穿透力都能很好适配。传感器成本可控，电池寿命满足需求。35kV 变电站：推荐 RFID 无源测温与 LoRa 混合方案。关键触头部位用 RFID 无源传感器免维护，站内广域覆盖用 LoRa。对可靠性要求极高的关键节点可考虑荧光光纤测温。110kV 及以上：强烈推荐荧光光纤测温。高压开关柜无线测温面临更强的电磁干扰和更高的安全要求，荧光光纤的本质安全和完全抗电磁干扰特性是最佳选择。了解更多关于高压开关柜无线测温的技术方案与选型策略。 按柜型选型

• 室内配电室：所有技术路线均适用，优先考虑成本和组网便捷性
• 室外开关柜：需考虑防水防尘（IP67 以上）、宽温设计（-40°C~+85°C），推荐 LoRa
• 地下配电室：湿度大、信号衰减严重，推荐 433MHz（穿透力强）或荧光光纤（不受环境影响）选型决策清单在做最终选型前，请逐项确认：
• 电压等级是否明确（10kV/35kV/110kV）？
• 开关柜数量和柜型是否统计完整？
• 配电室环境条件是否勘察（温度/湿度/信号遮挡）？
• 是否需要对接现有 SCADA/电力监控系统？
• 预算范围和投资回收期预期？
• 是否有无人值守需求？
• 传感器电池维护的可接受周期？以上清单逐一确认后，如果仍不确定哪种技术路线最适合，可以使用我们的在线选型工具，输入电压等级、柜型数量和环境条件，系统自动推荐最优方案。

无线测温系统安装实施指南安装前的现场勘察要点动工之前，三件事必须落实：动工之前，三件事必须落实——先确认柜型和测点，再做信号环境测试，最后协调停电计划。柜型与测点确认。 逐柜核对开关柜型号、内部结构、需要监测的触头和接头位置。不同厂家的中置柜内部结构差异较大，传感器安装方式和固定位置需要提前确认。信号环境测试。 在实际部署前，用测试设备验证无线信号在柜体内部的传输质量。特别是金属封闭柜体对信号的衰减程度，决定是否需要加装信号中继器或调整网关位置。停电计划协调。 传感器安装在带电体上，需要在停电检修窗口期内完成。提前与调度部门协调停电时间，确保安装工作有充足时间窗口。传感器安装位置与固定方式传感器必须直接接触被测部位表面，确保温度传导准确。常用固定方式包括：

• 扎带捆绑：适用于母排搭接点和电缆终端，操作简便
• 螺钉固定：适用于断路器触头部位，牢固可靠
• 耐高温胶粘：适用于表面平整的接点，需确保粘接面清洁
• 嵌入式安装：荧光光纤探头可嵌入触头簧片内，直接感知接触部位温度安装时需注意：传感器不应影响开关柜原有的电气安全距离，不应干扰断路器分合闸操作机构。网关部署与网络调试网关应安装在信号覆盖最优的位置——通常位于配电室中央或柜群密集区域的上方。调试时需验证：
• 所有传感器的数据是否都能正常上传
• 数据传输延迟是否在可接受范围内（通常 <30 秒）
• 网关与监控平台的通信是否稳定
• 告警推送是否及时到达 验收测试清单
• 所有测点温度数据正常上传，无丢包
• 模拟超温场景，三级告警均能正确触发
• 短信/APP 推送延迟 <60 秒
• 历史数据查询和报表导出功能正常
• 系统与 SCADA/电力监控平台对接正常（如需要）
• 传感器安装牢固，不影响开关柜正常操作
• 提供完整的竣工资料和操作培训

温度数据分析与智能预警 温度数据的四种分析方法实时值监控：最基础的方式，直接显示各测点当前温度。当温度超过设定阈值时立即触发告警。趋势分析：通过温度变化曲线识别异常趋势。即使绝对温度未超阈值，但温升速率异常加快也是隐患信号。温差异常分析：对比同一回路三相触头的温度差异。正常情况下三相温度应基本一致，若某相温度明显高于其他相，说明该相接触不良。历史对比分析：将当前温度数据与历史同期数据对比，识别渐进性劣化趋势。结合负荷数据关联分析，排除负荷变化导致的正常温升。 三级预警机制设计

真实应用案例解析 案例 1：某 10kV 配电室 LoRa 改造项目

迷你故事：六个月三次预警2025 年初，某制造企业配电室负责人老张决定部署 LoRa 无线测温系统。此前，该配电室一直靠人工红外巡检，每月一次。系统上线后第 47 天，平台发出一级预警——3 号柜 B 相电缆终端温度异常升至 58°C。运维人员现场检查发现压接螺栓松动，及时紧固后温度恢复正常。此后六个月内，系统又先后预警了 2 次过热隐患：一次是母排搭接点氧化导致的温升，一次是断路器触头磨损引起的接触不良。三次隐患全部在演变成事故前被消除，老张说："这系统上线半年，省下的损失远超投入。"项目概况：12 面 10kV 中置柜，部署 96 个 LoRa 无线温度传感器，1 台 LoRa 网关，配套监控平台。效果：6 个月内预警 3 次过热隐患，全部提前消除；故障发现时间从人工巡检的 30 天缩短至实时；运维人员从 4 人减少至 2 人。 案例 2：某 35kV 变电站 RFID 批量部署项目概况：某地区电网 35kV 变电站，48 面开关柜批量部署 RFID 无源测温系统，共计 576 个测温点。效果：RFID 无源传感器免电池设计，实现零维护运行。站长看完数据后感慨："以前每月爬柜子巡检，现在手机上全看到了。"运维效率提升 40%；非计划停电事件减少 60% 以上；系统稳定运行 2 年无传感器故障。 案例 3：某工业园区配电系统集成项目概况：某工业园区 3 个配电室，共计 36 面开关柜，采用 LoRa 无线测温方案，集成至园区现有电力监控平台。园区物业经理原本觉得"没必要花这个钱"，直到一次电缆终端过热差点引发火灾，才下了决心。效果：通过 Modbus 协议无缝对接 SCADA 系统；3 个配电室统一管理，1 名运维人员远程监控全部测温数据；年节省运维成本约 15 万元；投资回收期 2.1 年。以上仅为代表性案例，更多配电室测温案例可查看我们的行业案例库，涵盖电网、新能源、化工、数据中心等多个场景。

无线测温方案的投入产出分析初始投入成本构成一套开关柜无线测温方案的初始投入主要包括：

• 人工巡检成本：从每月 4-8 次人工红外巡检减少至 1 次（仅做验证性巡检），年节省人力成本 3-5 万元
• 故障维修成本：提前发现隐患，避免设备烧毁，单次重大故障损失可达 10-50 万元
• 停电损失：非计划停电减少 60% 以上，避免生产中断损失风险规避价值估算迷你故事：15 万与 150 万的差距某化工企业配电室曾因电缆终端接头过热引发短路，单次事故造成设备损失 35 万元、停产损失 120 万元，合计 155 万元。事后该企业投入 12 万元部署无线测温系统，运行一年内预警 2 次过热隐患。CFO 算了一笔账：12 万的投入，规避了至少 155 万的潜在损失——这笔账，怎么算都划算。投资回收期测算综合来看，无线测温系统投资回收期通常 1.5-3 年。10kV 配电室采用 LoRa 方案，回收期约 1.5-2 年；35kV 变电站采用 RFID 方案，回收期约 2-2.5 年；荧光光纤方案虽初始投入较高，但 15-20 年免维护的特性使全生命周期成本最优。国内 10kV 及以上配电室数量超过 100 万个，智能化改造需求巨大。早一天部署，就少一天"裸奔"的风险。

常见问题与解决方案（FAQ）无线信号会被开关柜金属外壳屏蔽吗？这是最常见的技术疑虑。金属柜体确实对无线信号有屏蔽效应，但不同技术的表现差异很大：

• 433MHz：穿透力最强，信号可穿透金属柜体，适合封闭式开关柜
• LoRa：低频段（470-510MHz）穿透力较好，配合合理的天线部署通常可以覆盖
• ZigBee（2.4GHz）：穿透力较弱，可能需要在柜内或柜门处增加天线引出
• RFID：需要天线与传感器直线可视，通常将天线安装在柜内或柜门观察窗处
• 荧光光纤：不依赖无线信号，光纤直接穿透柜体，完全无屏蔽问题实际部署前建议进行信号测试，必要时加装信号中继器或调整天线位置。 传感器电池能用多久？电池寿命取决于技术路线和工作模式：
• LoRa 传感器：低功耗设计，电池寿命 5-10 年
• ZigBee 传感器：1-5 年，取决于数据上报频率
• 433MHz 传感器：3-5 年
• RFID 无源传感器：无需电池，理论寿命无限
• 荧光光纤传感器：无需电池，寿命 15-20 年电池供电型传感器通常支持低电量预警，提前 3-6 个月提醒更换，避免监测盲区。也可选择 CT 感应取电方案，从电流互感器获取电能，但需注意母线电流较小时可能无法启动。无线测温系统会影响开关柜绝缘吗？规范安装的无线测温系统不会影响开关柜绝缘。关键注意事项：
• 传感器体积小（通常 <5cm³），安装在不影响电气安全距离的位置
• 传感器外壳为绝缘材料，防护等级 IP65 以上
• 荧光光纤传感器是纯介质材料（石英光纤），本身就是绝缘体，直接安装在带电体上不改变绝缘水平
• 安装时需确保传感器和引线不跨接不同电位区域选择通过 NB/T 42086-2016 标准认证的产品，绝缘性能有保障。多个配电室可以统一管理吗？可以。LoRa 网关覆盖范围 1-10 公里，一个网关通常可以覆盖多个相邻配电室。对于分布更远的配电室，可以通过以下方式统一管理：
• 部署多个网关，通过 4G/以太网上传至同一云平台
• 选择支持多站点管理的监控平台，实现分级、分区域管理
• 通过权限管理，不同配电室分配给不同运维团队某工业园区案例中，3 个配电室、36 面开关柜通过 1 台 LoRa 网关统一管理，1 名运维人员远程监控全部数据。 系统对接现有 SCADA/电力监控系统吗？主流无线测温系统均支持标准工业通信协议，可对接现有系统：
• Modbus RTU/TCP：最通用的工业协议，几乎所有 SCADA 系统都支持
• IEC 61850：电力系统标准协议，部分高端系统支持
• IEC 60870-5-104：电力远动标准协议
• OPC UA：现代化工业通信协议
• API 接口：部分云平台提供 RESTful API，支持二次开发对接前需确认现有系统的协议类型、数据点表格式和通信接口，选择兼容的测温系统产品。

未来趋势：AI+无线测温的下一个十年从"温度监测"到"温度预测"当前无线测温系统的核心逻辑是"事后告警"——温度超标后才触发预警。下一代系统的目标是"事前预测"。结合机器学习算法，系统可以学习每台开关柜的温度变化规律，建立温度预测模型。当实际温度轨迹偏离预测值时，即使绝对温度未超阈值，也能提前发出异常预警。据行业研究，AI 预测性维护可将设备故障预警提前量从小时级提升到天级甚至周级。数字孪生与配电室智能化数字孪生技术将为每个配电室创建虚拟镜像，实时同步温度、负荷、环境等全维数据。运维人员可以在三维可视化界面中直观看到每个接点的温度状态和健康评分，实现"所见即所得"的智能管理。结合温度数据与负荷预测、设备老化模型，数字孪生还能模拟不同运行策略下的温度变化，辅助运维决策。配电室智能化改造是一个系统工程，无线测温只是第一步。了解更多配电室智能化改造的完整路径。边缘计算在测温中的应用边缘计算将数据处理能力下沉到网关或传感器端，减少对云端的依赖：

• 本地快速告警：网关端实时分析温度数据，超限立即触发本地声光报警，延迟 <1 秒
• 数据预处理：在传感器端进行滤波、去噪，减少无效数据上传
• 断网自治：网络中断时，网关本地存储数据并维持告警功能，恢复后自动同步

结语回到开头的问题：配电室开关柜到底要不要测温？数据已经给出了答案——54% 的开关柜故障源于过热，42% 的非计划停运由接点过热引发，电气火灾占火灾总数 30.8%。一套可靠的开关柜无线测温方案，与其说是投入，不如说是给配电室买了一份"温度保险"。回顾本文的核心要点：
