1.概述

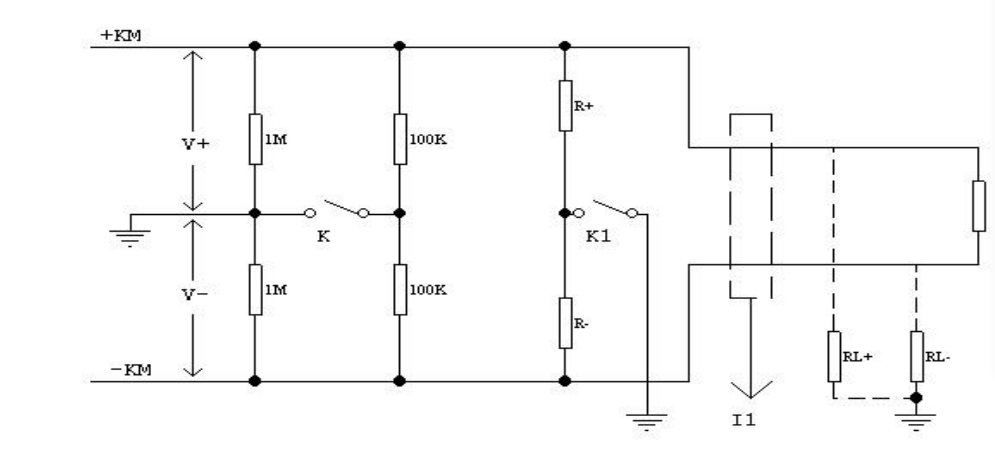

本装置采用直流平衡电阻探测法，原理见下图。正常状态下的平衡电阻是电压检测分压电阻，这时正、负母线对地电压V+和V-相等。当有接地电阻RL+、RL-存在时，只要V+和V-之差大于设定值，装置自动接入
两个150K平衡电阻，这将矫正偏离的平衡电压，测量取得此时的V+’和V-’；根据V+、V-、V+’、V-’，即可求出正负母线的绝缘电阻RL+、RL-。这种检测方法不破坏母线对地的平衡状态，不影响母线的任何运行状态和性能，而且可以实现快速的测量。
注:
当母线绝缘电阻小于设定值而报警后，装置延时后自动进入支路巡检状态。并同时进入支路显示界面。
