一 、概述
箱变、集装箱式变电站等机柜属于户外电气设备，运行环境十分恶劣
（例如：早晚温差大、基础返潮 大、空气相对湿度大、夏季温度过高等等问题），
现场运行的大量机柜内部出现了不同程度凝露或结冰情况。
凝露产生的水珠滴落在机柜内部元器件、接线端子、母排等上边，形成绝缘缺陷和事故，危及设备和人身 安全。
本系统针对凝露或结冰形成机理（空气的相对湿度、箱体内的空气温度等）采用综合治理控制，彻 底破坏凝露或结冰形成条件，消除机柜凝露或结冰。

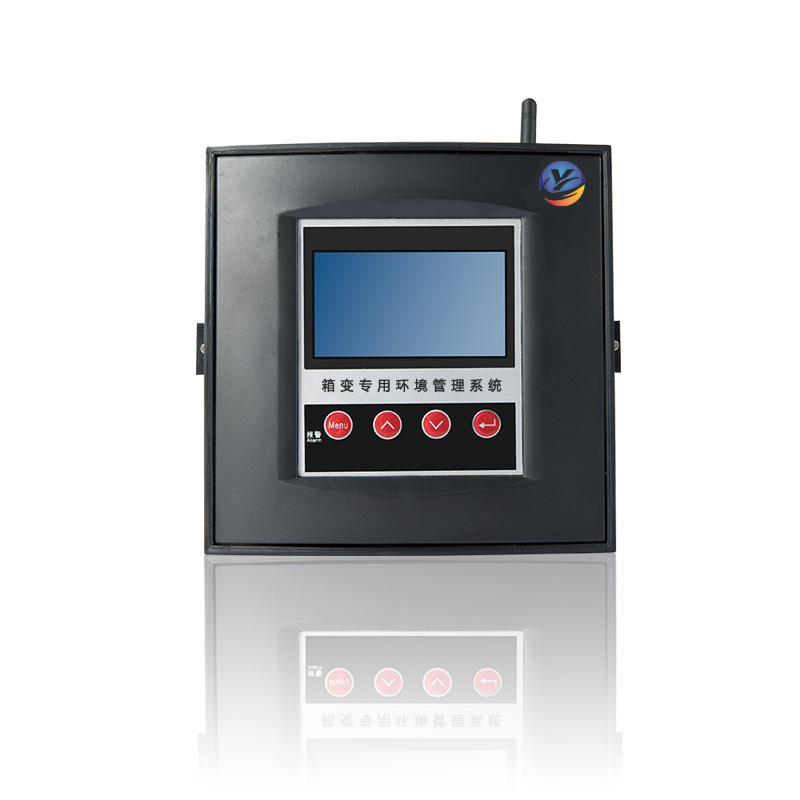

本产品由 YS-OS1000 系统主机、箱体专用加热膜和微型抽湿机三大部分组成。
本产品可以测量箱体内的
2 路环境温度和湿度，
2 路露点数据，
2 路烟雾报警,
及 1 路油面温度数据。
其中环境湿度控制微型抽湿机的工作，环境温度控制风机输出，露点控制箱体加热膜的工作。
本产品具有
2 路箱体加热膜输出（无源），
2 路微型抽湿机控制输出（无源），1 路，
1 路风机输出（无源），
2 路烟雾报警输出（无源）、
1 油温报警输出（无源）和 2 路油温超温跳闸输出（无源）。
采用液晶屏显示，可以显示所有传感器的测量状态、负载起控状态、故障信息、报警信息等。
微型抽湿机采用我公司现有产品，具体性能请查阅我公司微型抽湿机说明书，选择合适的型号。
二 、开箱检查
打开包装盒后，请按下列清单仔细检查是否缺少或损坏，如发现有任何一项缺少或损坏，请立即与您的供应商联系。
YS-OS1000 箱变专用环境管理系统主机 1 台
配套环境温湿度传感器 2 套（含引线）
露点采集器 2 套（含引线）
烟雾探测报警器 2 套
铠装油面温度传感器 1 套（含引线）
固定型微型除湿装置 2 套(30W,60W,150W 可选)
柜体硅胶加热膜 2 套(加热温度不大于 75℃)
使用说明书 1 本
合格证 1 张
三 、技术指标
供电电源：（85-265）V/AC，（45-60）Hz；（100-400）V/DC；
工作环境：-40℃～70℃，≤90% RH，不结露；大气压力 80 ～ 110Kpa，海拔高度＜4000m；
存储环境：包装好的产品应贮存在﹣40℃～+55℃、相对湿度不大于 85%（不结露）、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内；
功耗：≤15W（不含负载）；
环境温度测控范围：-40℃~80℃；
环境温度测控精度：1.0 级；
环境湿度测控范围：20%RH～99%RH；
环境湿度测控精度：±3％RH (25℃，标准大气压下)；
露点采集器温度测量范围：-40℃~80℃；
露点采集器温度测控精度：1.0 级；
负载总功耗：≤2200W；
继电器触点容量：5A，250VAC/5A，DC30V(加热膜、抽湿机、风机)；
3A，250VAC/3A，DC30V(故障输出、超温报警、功率不足报警)；
油面温度测控范围:-40~150℃，精度：±1℃；
RS485 通讯：1200bps/2400bps/4800bps/9600bps/19200bps；兼容 MODBUS-RTU 通讯协议；最多可接 28
台装置，通讯距离最大为 1000 米；
抗电强度：≥2000V；
绝缘性能：≥100M；
安装方式：面板式安装；
外形尺寸（长×宽×深）：144mm×144mm×92mm；
开孔尺寸：138mm×138mm；
运输环境：包装好的产品在运输过程中的贮存温度为﹣25℃～+55℃，相对湿度不大于 90%（不结露）。产品可承受在此环境中的短时贮存；
试验标准： GB/T 17626.5-2008/IEC 61000-4-5:2005 2 级
GB/T 17626.2-2006/IEC 61000-4-2:2001 2 级
GB/T 17626.4-2008/IEC 61000-4-4:2004 3 级
GB/T 17626.8-2006/IEC 61000-4-8:2001 4 级主机设计寿命：＞15 年。
