一、系统概述
本系统采用国际先进的荧光光纤温度传感技术，具有耐高压、不受电磁干扰、本质安全、长期可靠、易扩展等优点，对风电及供电系统的箱变、高压开关柜、环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。
二、优势特点
（1）适用于高低压开关柜，可实时采集断路器触头、电缆头、母排等监测点的温度信息；
（2）荧光光纤测温方式，具有测温范围宽、精度高、测温速度快等特点；
（3）荧光光纤耐高温、抗爬电、防污闪，荧光探头可在任何环境下安全使用；
（4）荧光光纤传感器具有尺寸小、柔韧性好、耐弯曲、寿命长（可达25年以上）等特点；
（5）尾纤护套的材质是聚四氟乙烯，它具有耐高温、耐老化、耐腐蚀、高绝缘、不粘附等特性，可适应高压、高温、强电磁等恶劣的使用环境；
（6）产品本身不会降低开关柜的整体绝缘和耐压性能。
三、技术参数
工作电源 | AC/DC 220V |
工作环境 | 温度：-40℃～+70℃ 湿度：≤95%RH |
测温范围 | -40～200℃ |
温度分辨率 | 0.1℃ |
测温精度 | ±0.5℃ |
测温通道 | 1～12通道（可定制） |
传感器直径 | Φ3.2mm |
尾纤长度 | 3～50 米 |
弯曲半径 | 不小于 4.4cm |
尾纤接口抗拉强度 | 不大于 40N |
尾纤抗拉强度 | 不大于 100N |
光纤接头 | ST |
通讯接口 | MODBUS-RTU通讯协议 |
四、系统构成

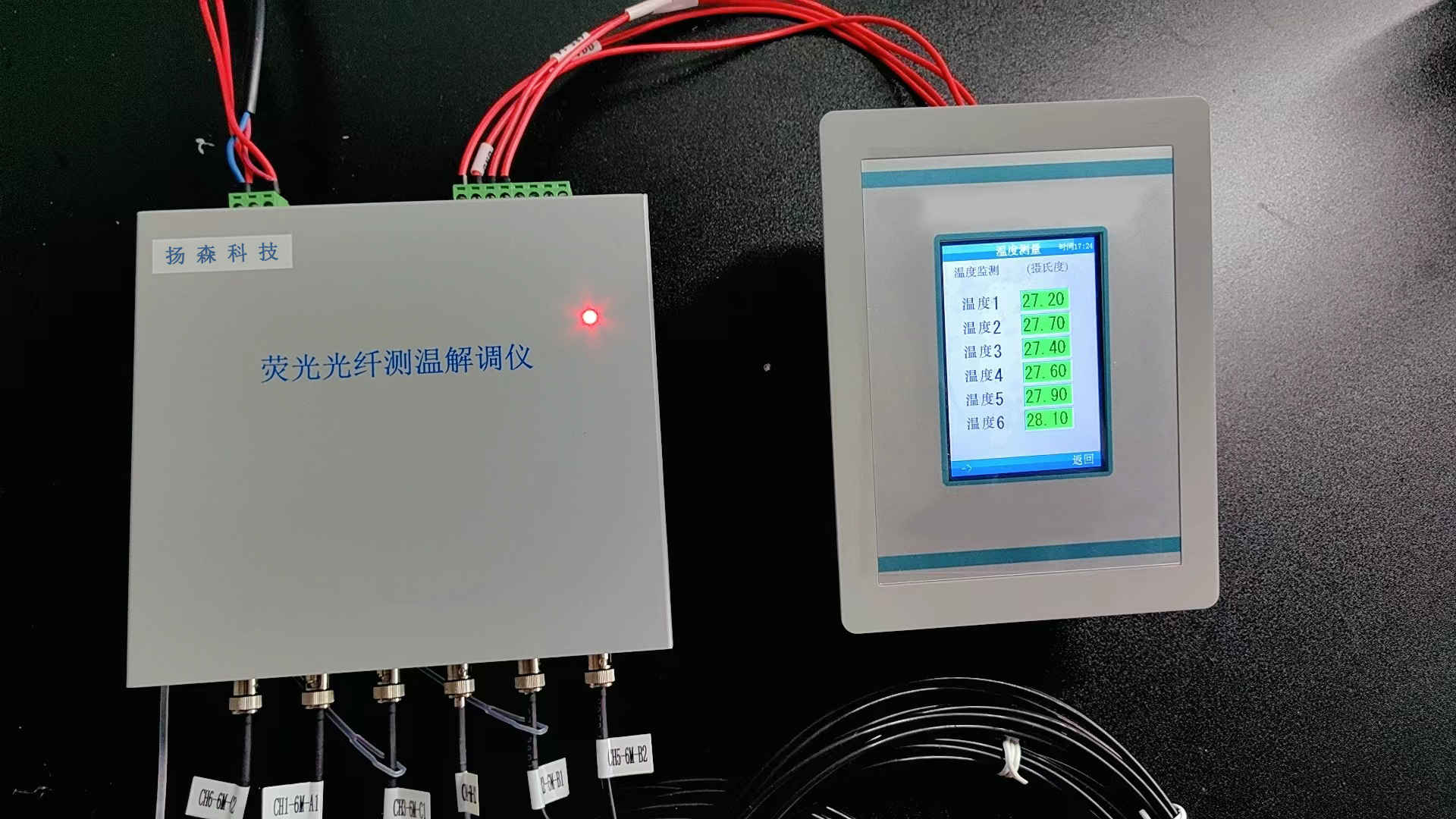

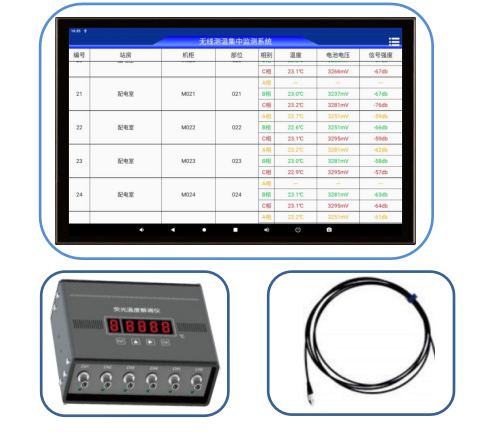

系统由荧光光纤测温传感器、解调仪、显示装置、后台专用测温软件（可选）组成；

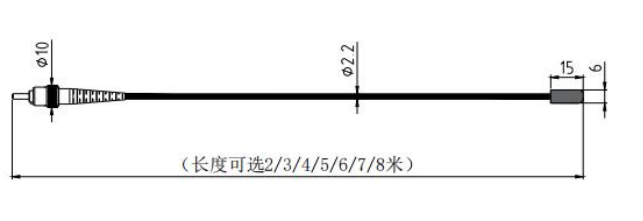

（1）荧光光纤测温传感器

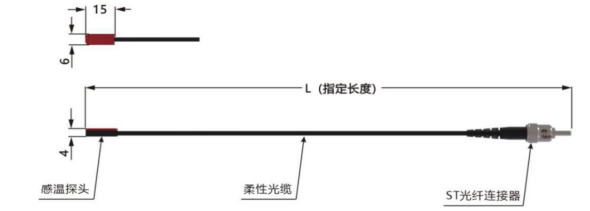

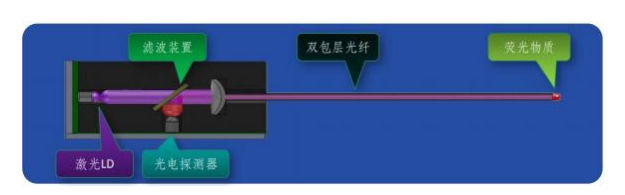

荧光光纤测温探头将测温探头监测部位的温度信息转换为光信号， 并传送给光纤测温变送器，光纤传感器的探头尺寸极小，可直接安装在被测点上，测温准确，响应迅速；其尾纤选用柔软、坚固的特制光纤，它具有传输带宽高、信号稳定、抗电磁干扰、抗挠曲、抗冲击强度高和连接快捷等优点；尾纤护套的材质是聚四氟乙烯，它具有耐高温、耐老化、耐腐蚀、高绝缘、不粘附等特性，可适应高压、高温、强电磁等恶劣的使用环境。
测温范围 | -40℃～200℃ |
探头尺寸 | 3.2mm |
尾纤长度 | 3～50 米 |
弯曲半径 | 不小于 4.4cm |
尾纤接口抗拉强度 | 不大于 40N |
尾纤抗拉强度 | 不大于 100N |
光纤接头 | ST |

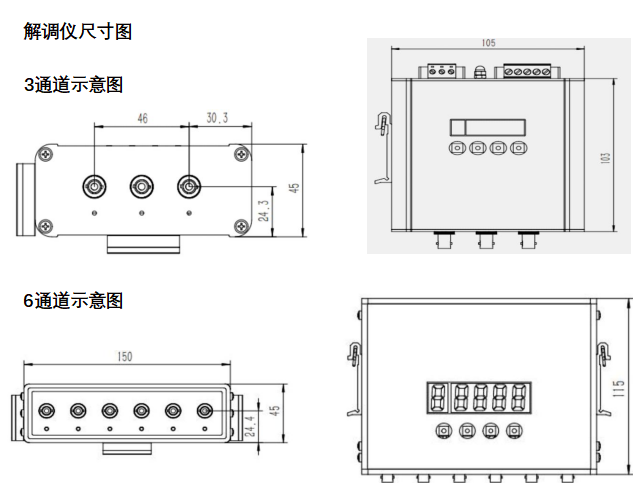

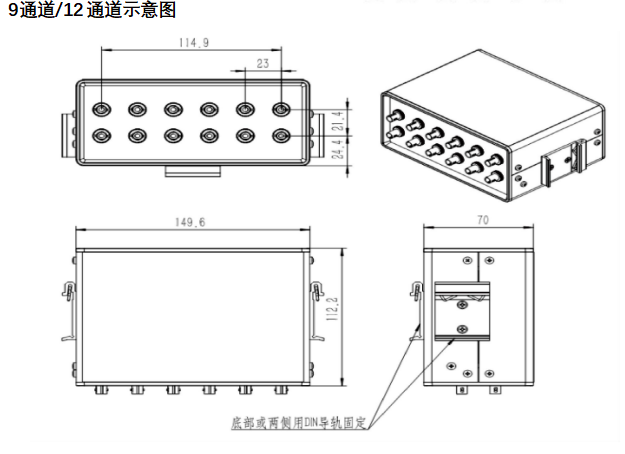

（2）解调仪
可实时将各测温点温度信息变送成数字信号传输给显示装置，体积小巧，性能可靠。
工作电源 | AC/DC 220V |
测温通道数 | 1～12通道（可定制） |
通讯方式 | RS485通讯，Modbus 协议 |
光纤接头 | ST 接头 |

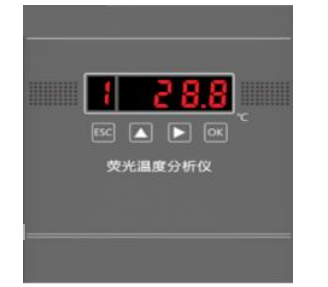

（4）显示装置
显示装置通过RS485 采集解调仪传输过来的温度信息，实时显示传感器温度，并具备参数整定、通讯设置等功能，嵌入式安装结构。
工作电源 | 无需外接电源，由光纤测温解调仪提供 |
显示方式 | 触摸屏显示 |
通讯方式 | RS485通讯，Modbus 协议 |
安装方式 | 嵌入式 |
六、安装须知
（1）柜内安装

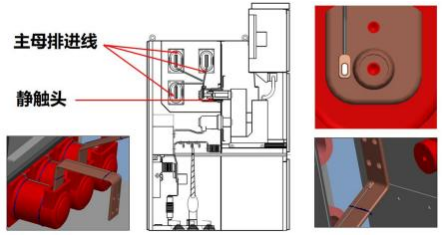

将荧光光纤解调仪固定在开关柜仪表盘柜后壁上，荧光光纤（带传感头） 固定在开关静触头上，尾纤沿着柜体角落和弱电线槽一起走线，或是跟柜内二次线捆扎在一起。
注意：为了保证绝缘安全，从安装传感头的高压侧到零电位侧之间的光纤尾纤长度不能短于 15cm。
（2）光纤传感器的固定
● 使用航空硅胶将传感器探头粘在铜排上，紧靠开关静触头部位。
● 保证传感器探头与铜排、触头等连接点部位的清洁；
● 固定探头时，可使用硅胶自粘带固定安装，也可使用航空硅胶固定；
● 导热硅胶须涂抹均匀，与铜排成水平安装；导热胶须经过约 5 分钟才会凝固，在此之前，尾纤不能受任何拉力，防止传感器探头被扯掉。
（3）光纤（尾纤）部分固定
粘性固定座采用粘接安装，可直接安装于开关柜内壁，配合尼龙扎带将传感器光纤固定，固定时，保证光纤敷设路径横平竖直。
使用尼龙扎带固定尾纤时，不可收缩过紧，以免损伤尾纤。
为了不影响柜内的电气分布和日后的柜内检修，同时保证当日后柜体检修时传感器、尾纤、光纤等也不易被碰到，柜内的所有尾纤要尽量沿着柜体角落走线， 或是跟柜内二次线捆扎在一起。所有走线要横平坚直，完成固定后要将扎带的多余部分剪掉并扔进柜外垃圾篓。
粘性固定座选用开关柜内专用的固定座，粘性大，耐老化，保证尾纤长期牢固的固定。
七、 光纤安装/维护注意事项
（1）安装中要时时注意避免使光纤受到重压，紧夹或被尖利物体扎伤；
（2）布放光纤的牵引力应不得过大，严禁拉扯光纤；
（3）布放光纤时应从中间开始向两边牵引，牵引需有多人相互配合；
（4）光纤主体必须盘在手上，一个人在前面牵拉，后面缓慢布放；
（5）光纤布放过程中应无扭转、打结、严禁背扣、浪涌等现象发生；
（6）光纤要转弯时，其转弯半径应大于4cm；
（7）光纤转弯处如要通过锐角，必须垫以软性弯曲护层等导引装置；
（8）光纤穿过壳层时，要通过带护口的保护塑料管或喇叭型软管口；
（9）光纤长度多出部分必须圆圈盘绕，半径应大于 10cm，可靠固定；
（10）未连接的光纤接头一定要安装保护帽，防止灰尘附着；
（12）拆卸仪器时必须先卸下光纤，将光纤接头可靠固定后在拆卸仪器。
