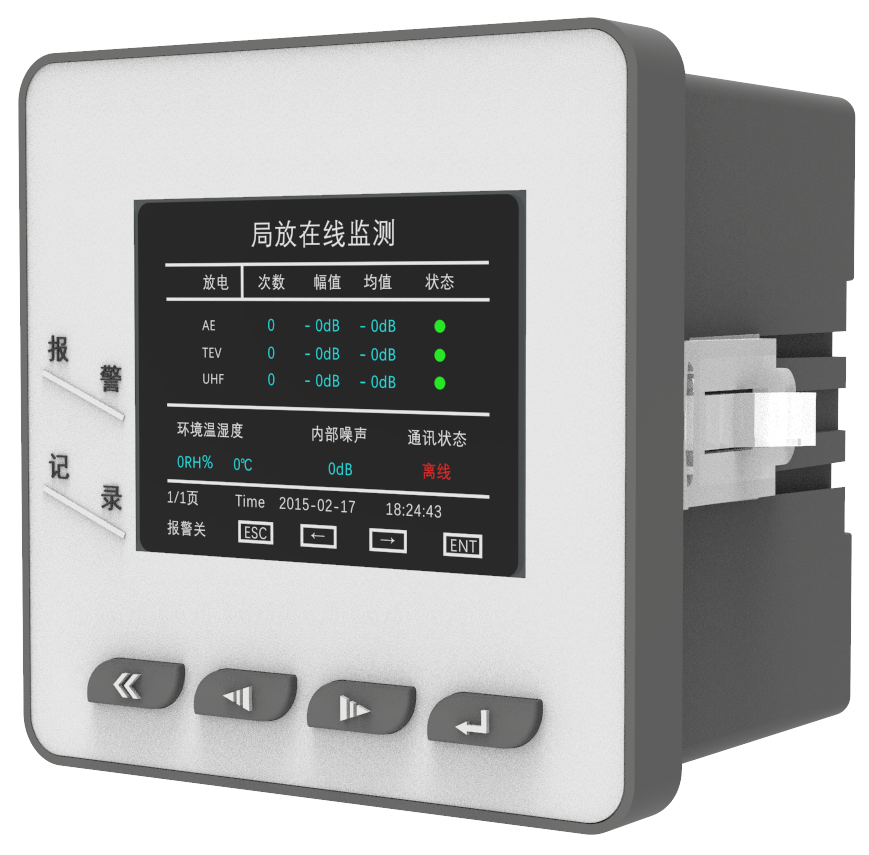

一、装置主要功能
功 能 | 功能介绍 |
显示界面 | 3.5寸彩屏液晶 |
无线温度监测 | 监测断路器、电缆、母排等开关柜设备的温度，可接入有源和无源无线温度传感器，最多可接入24只。 |
局放在线监测 | 有线接入局放传感器，装置DC12V供电传感器，可选配 ①二合一局放传感器（超声波+暂态地电压） ②三合一局放传感器（超声波+暂态地电压+超高频） |
红外热成像测温 | 2路32*24分辨率红外热成像测温传感器,装置DC12V供电传感器，实时显示热成像，并可标定三个测温区域。 |
通讯功能 | 1路R485接口/MODBUS-RTU协议 4G通讯（选配） |
报警输出 | 2路继电器报警输出+蜂鸣输出 |
开入量 | 3路开关量输入 |
事件记录 | 超温、局放等事件记录100条 |
二、装置技术参数
技术参数 | 技术指标 | |
使用环境 | 环境温度 | -10℃～+55℃（正常工作） |
环境湿度 | ≤95% | |
大气压力 | 80～110KPa | |
海拔高度 | ≤2500米 | |
工作电源 | 电 源 | AC85～265V/DC110～370V |
功 耗 | ≤5W | |
隔离耐压 | 2KV | |
绝缘性能
| 抗电强度 | 外壳与端子之间大于AC2000V |
绝缘性能 | 外壳与端子之间大于100ΜΩ | |
抗 震 性 | 10～55～10Hz 2g 1min | |
抗 干 扰 | 符合GB/T17626.8-2018标准 | |
系 统 | 显示 | 3.5寸彩屏液晶 |
通讯接口 | 1路RS485/MODBUS-RTU | |
存储 | 100条事件记录 | |
继电器输出 | 2路 接点容量5A/220V | |
开关量输入 | 3路无源开关量输入 | |
安装方式 | +35mm导轨 + 嵌入式安装 | |
尺寸 | 外形尺寸99.6*99.6*62mm | |
