一、系统概述
针对开关柜局放检测，还处于传统的周期性人工巡检或停电试验阶段，实时监测手段较少，运行状态不能随时掌握，监测工作被动，无时无刻不存在安全隐患的痛点。
我公司推出的局放采集器，完美的替代人工巡检的弊端，可以对开关柜的设备绝缘情况进行实时在线监测，实时精准了解开关柜的安全状态。增加电网的供电安全可靠性，同时也为智能电网的建设起到积极的促进作用。
装置功能
功能 | 功能介绍 |

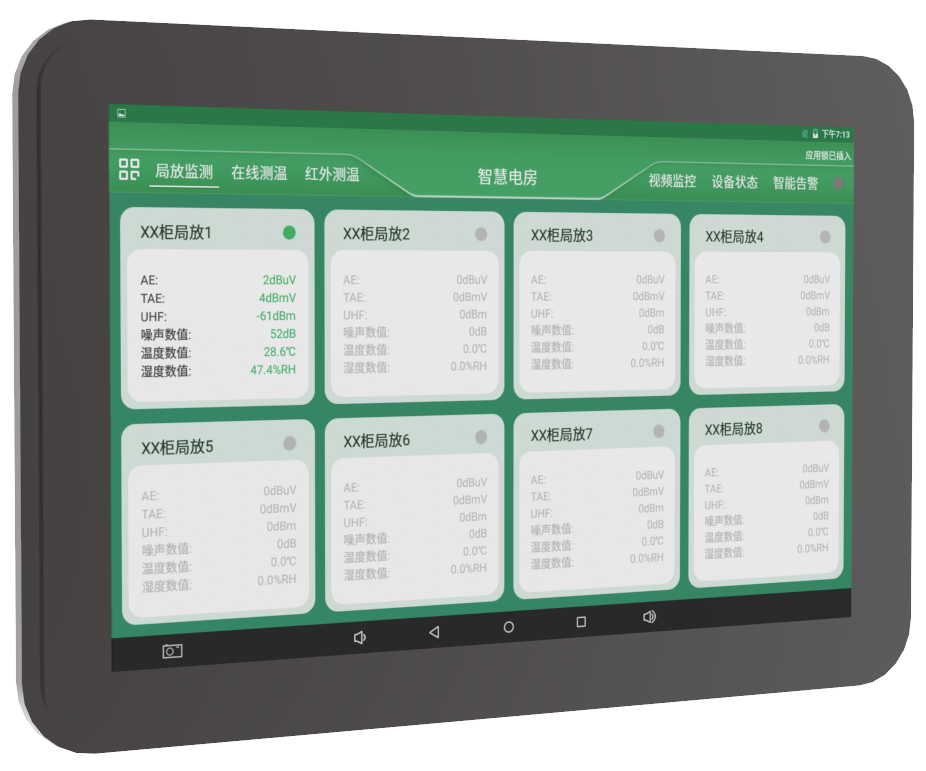

显示界面 | 10寸显示触摸屏 |
图片和视频抓取 | 可自动或手动录20s（默认时长，可设置）的视频段，可手动拍照。 |
通讯功能 | ① 1路10/100M自适应网口 ② 4路R485接口，1路与主站通讯，2路接下端设备通讯、1路备用 ③ 1路4G功能数据网络传输云平台 |
输入输功能 | 提供2路开关量输入、2路继电器输出功能 |
2.1.2、技术参数
技术参数 | 技术指标 | |
使用环境 | 环境温度 | -10℃～+55℃（正常工作） |
环境湿度 | ≤95% | |
大气压力 | 80～110KPa | |
海拔高度 | ≤2500米 | |
工作电源 | 电 源 | DC12V |
功 耗 | ≤10W | |
隔离耐压 | 2KV | |
绝缘性能
| 抗电强度 | 外壳与端子之间大于AC2000V |
绝缘性能 | 外壳与端子之间大于100ΜΩ | |
抗 震 性 | 10～55～10Hz 2g 1min | |
抗 干 扰 | 符合GB/T17626.8-2018标准 | |
系 统 | CPU | RK3288/4 核主频 1.6GHz ARM Cortex-A17 架构 |
运行内存 | 2GB | |
存储 | 8GB EMMC | |
操作系统 | Android 7.1 | |
GPU | ARM Mali-T764 OpenGLES1.1/2.0/3.0 OPEN VG1.1 ，OPENCL ，Directx11 | |
屏 幕 | 屏幕尺寸 | 10寸 |
分辨率 | 1024*600 比例16:9 | |
触摸形式 | 电容式3点 | |
亮度 | 400cd/㎡ | |
视角 | 全视角 IPS | |
接口 | HDMIN接口 | 1路 |
USB | 4路 | |
安卓数据接口 | 1路 | |
TF | 1路 | |
SIM卡接口 | 1路 | |
安装方式 | 嵌入式安装 | |
