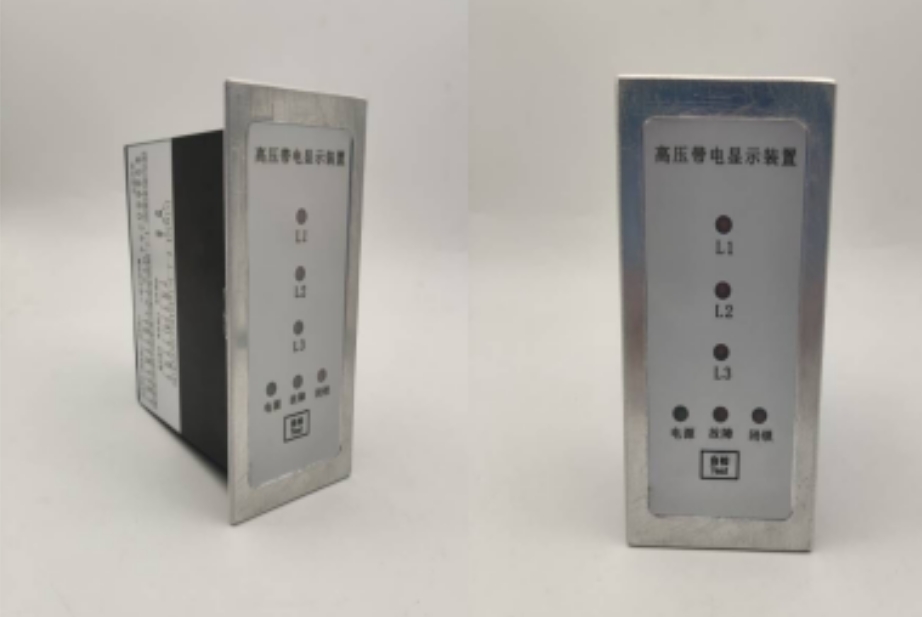

本装置系非接触式高压带电检测装置。 本装置具有闪光显示、音响报警、自检以及启动强制闭锁回路等功能。 本装置的闭锁回路与线路侧接地刀闸 (临时接地点)、母线接地刀闸 (临时接地点)及主 变接地刀闸 (临时接地点)、间隔网门的闭锁装置（电磁锁、机械程序锁、微机防误闭锁装 置等）联锁后，能起到防止带电误合接地闸刀(误挂接地线)、误入带电间隔的作用。

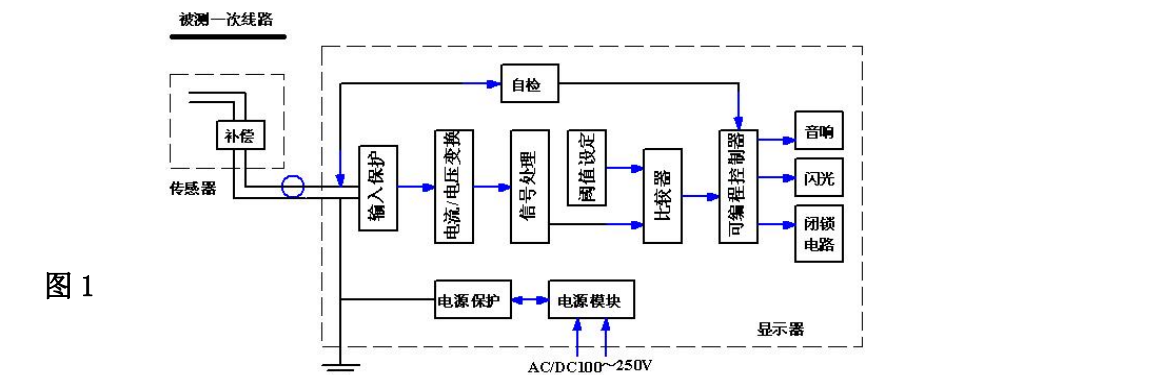

二 工作原理： 本装置是利用被测一次线路与传感器之间的电场耦合，在传感器上感应出电荷，并经显 示器形成电流信号。此信号经显示器处理后推动指示灯和闭锁回路。其原理框图见图1。
本装置由传感器、显示器两部分组成，显示器中含有闭锁回路。 本装置传感器共有3支，分别正面对准“A、B、C”三相被测一次线路，它接收被测一次 线路电场信号，将之传送给显示器进行比较判断，显示器根据被测一次线路是否带电，给出 相应的指示和闭锁信号。
三 指示、闭锁和自检
当被测一次线路带电时，“A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出 强制闭锁信号（触点为常态，微机闭锁接口无电信号输出）。 当被测一次线路不带电时，“A、B、C”三相指示灯都熄灭，“解锁”指示灯亮，同时 解除闭锁信号（触点为瞬态，微机闭锁接口有电信号输出），便可进行设备操作。 本装置采用分相控制，任何一相带电即闪光报警，并输出强制闭锁信号，当显示器失去 工作电源时，显示器输出强制闭锁信号，保持闭锁状态。 本装置能自动检测传感器，当传感器开路、短路及传感器电缆受潮时，电源指示灯闪亮， 故障相指示灯微闪亮，并输出强制闭锁信号。 本装置显示器上设有“自检”功能，可自动检测传感器和显示器的各功能模块。按下“自 检”按键，若本装置正常，“A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强 制闭锁信号；若本装置有故障，相应相的指示灯不亮。

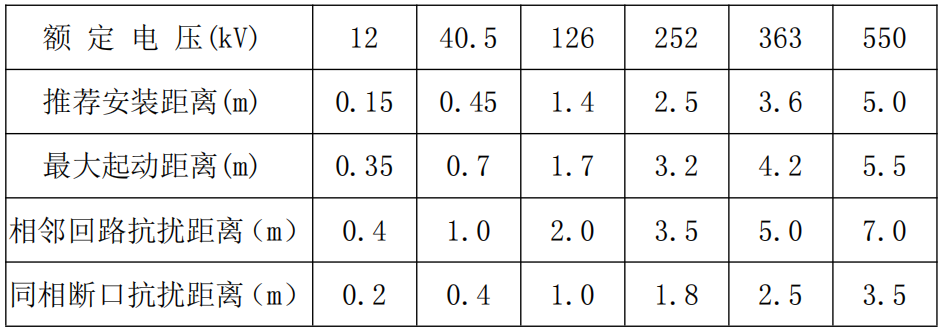

五 使用条件:
周围空气温度：+55 ～ -35℃； 阳光辐射：≤1000W/m 2； 海拔：≤3000m； 污秽等级：Ⅱ级； 覆冰等级：20 级； 风速：≤34m/s；
装置特点：
可靠性 传感器为全密封结构，外表涂有RTV长效防污闪涂料，电路板经防潮处理，显示箱及安 装部件为全不锈钢材料，防雨、防潮、防尘、防锈。 传感器且具有明显的方向性、较宽的电压感应范围，安全可靠。 经济性 传感器不与带电体直接接触，安装与检修时无需停电，无需做局放试验，简单方便，维 护费用低，使用寿命长。 功能全 本装置具有闪光和声响提示、自检以及启动强制闭锁回路等功能，能与电磁锁、机械程 序锁、电气闭锁装置、微机防误闭锁装置等联锁，真正起到全方位强制闭锁作用。 杭州扬森电力科技有限公司适应性 形式多样，可广泛适用于12～550KV户外、户内、GIS组合电器及开关柜等场所。
