拨盘温湿度控制器是我公司为保证电力电器良好的运行环境独立自主研制开发的。本产品体积小巧， 结构设计合理，外形美观，性能可靠。采用继电器控制，稳定性好。传感器灵敏度高，控制准确可靠。可在恶劣的环境下长期使用，能应用于各种需要温湿度控制的场合，是保障电力设备正常高效运行，更好的降低能耗和减少成本的理想产品。
主要技术指导：
工作电压： AC220V
▲ 工作频率： 50Hz
▲ 整机功耗： 小于3W
▲ 输出电流： 5A（可带加热器或风机）
▲ 接点容量： AC 220V/5A
▲ 工作环境： 升温型－45～50℃,降温型0～90℃ 湿度≤95%RH
▲ 体积：48×48×78mm3

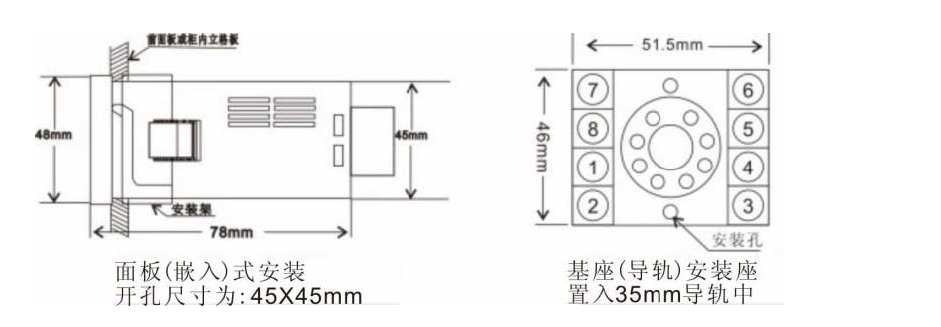

1．安装方式： 嵌入式或导轨式安装，如下图：
2 . 电气连接图
面板(嵌入)式基座（ 导轨） 式

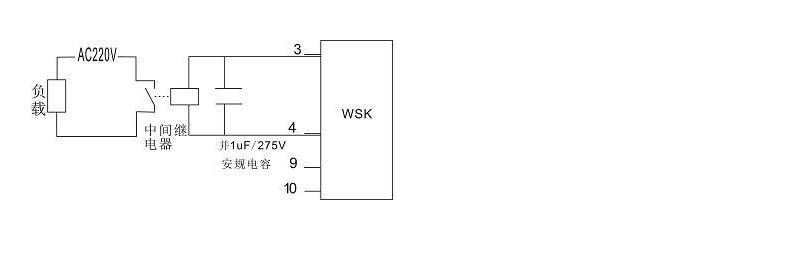

如觉负载能力不够，可在负载前加中间继电器，接线图如下所示：
3 . 使用方法
（1）连接好温度传感器，湿度传感器，结露负载(加热器)，温度负载(降温型接风扇，升温型
接加热器)；
（2）口(或开水靠近，使蒸汽进入)近距离连续吹湿度传感器，加热器应能正常启动加热；
（3）升温型，顺时针旋转温度调节旋钮，温控负载(加热器)启动工作，逆时针旋转温度调节
旋钮，温控负载停止工作，回差(温控负载顺时针启动工作至逆时针停止工作)为4～6℃，温控
负载启动与停止之间所对应的刻度，即为温度传感器的环境温度；
（4）降温型，逆时针旋转温度调节旋钮，温控负载(风扇)启动工作，顺时针旋转温度调节旋
钮，温控负载停止工作,其它与升温型相同；
（5）根据被控电器的实际需要调节好温控旋钮。
☆配套负载
我们推荐使用： AC220V/50Hz
安装方式： 嵌入式或导轨式安装，如下图：
电气连接图：
如觉负载能力不够，可在负载前加中间继电器，接线图如下所示：
