荧光光纤温度在线监测装置_荧光光纤测温调解仪
发表时间:2023-08-14     阅读次数:18

一、系统概述

本系统采用国际先进的荧光光纤温度传感技术,具有耐高压、不受电磁干扰、本质安全、长期可靠、易扩展等优点,对风电及供电系统的箱变、高压开关柜、环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。

二、优势特点

(1)适用于高低压开关柜,可实时采集断路器触头、电缆头、母排等监测点的温度信息;

2荧光光纤测温方式,具有测温范围宽、精度高、测温速度快等特点;

(3)荧光光纤耐高温、抗爬电、防污闪,荧光探头可在任何环境下安全使用;

(4)荧光光纤传感器具有尺寸小、柔韧性好、耐弯曲、寿命长(可达25年以上)等特点;

(5)尾纤护套的材质是聚四氟乙烯,它具有耐高温、耐老化、耐腐蚀、高绝缘、不粘附等特性,可适应高压、高温、强电磁等恶劣的使用环境;

(6)产品本身不会降低开关柜的整体绝缘和耐压性能。

三、技术参数

工作电源

AC/DC  220V

工作环境

温度:-40℃~+70℃   湿度:≤95%RH

   测温范围

-40~200℃

  温度分辨率

0.1℃

   测温精度

±0.5

   测温通道

112通道(可定制)

  传感器直径

Φ3.2mm

  尾纤长度

3~50 米

  弯曲半径

不小于 4.4cm

  尾纤接口抗拉强度

不大于 40N

 尾纤抗拉强度

不大于 100N

  光纤接头

ST

通讯接口

MODBUS-RTU通讯协议

四、系统构成

系统由荧光光纤测温传感器、解调仪、显示装置、后台专用测温软件(可选)组成;

(1)荧光光纤测温传感器

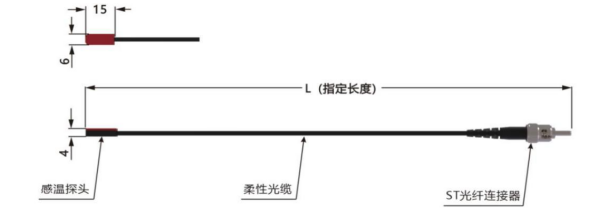

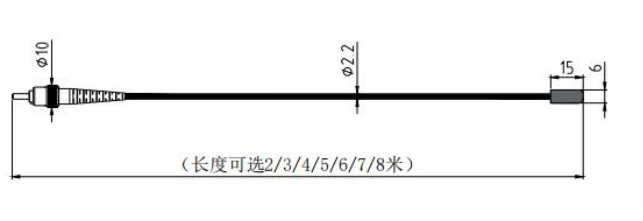

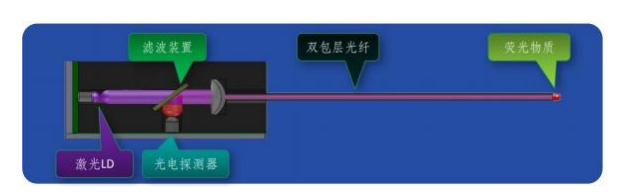

荧光光纤测温探头将测温探头监测部位的温度信息转换为光信号, 并传送给光纤测温变送器,光纤传感器的探头尺寸极小,可直接安装在被测点上,测温准确,响应迅速;其尾纤选用柔软、坚固的特制光纤,它具有传输带宽高、信号稳定、抗电磁干扰、抗挠曲、抗冲击强度高和连接快捷等优点;尾纤护套的材质是聚四氟乙烯,它具有耐高温、耐老化、耐腐蚀、高绝缘、不粘附等特性,可适应高压、高温、强电磁等恶劣的使用环境。

测温范围

-40℃~200℃

探头尺寸

3.2mm

尾纤长度

3~50 米

弯曲半径

不小于 4.4cm

尾纤接口抗拉强度

不大于 40N

尾纤抗拉强度

不大于 100N

光纤接头

ST

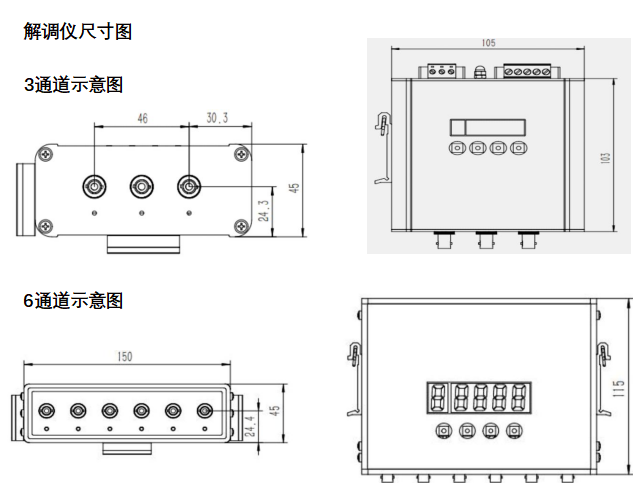

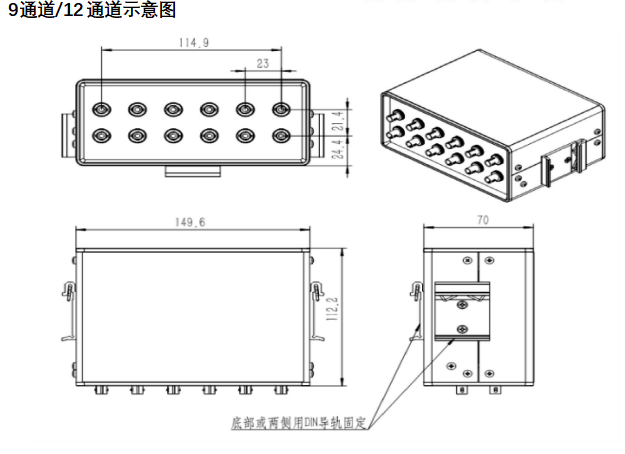

(2)解调仪

可实时将各测温点温度信息变送成数字信号传输给显示装置,体积小巧,性能可靠。

工作电源

AC/DC 220V

测温通道数

1~12通道(可定制)

通讯方式

RS485通讯,Modbus 协议

光纤接头

ST 接头



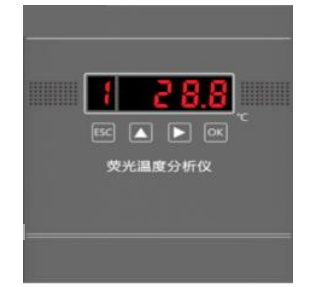

(4)显示装置

显示装置通过RS485 采集解调仪传输过来的温度信息,实时显示传感器温度,并具备参数整定、通讯设置等功能,嵌入式安装结构。

工作电源

无需外接电源,由光纤测温解调仪提供

显示方式

触摸屏显示

通讯方式

RS485通讯,Modbus 协议

安装方式

嵌入式

六、安装须知

(1)柜内安装

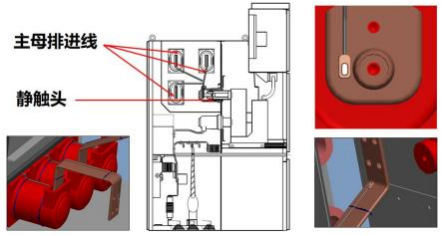

将荧光光纤解调仪固定在开关柜仪表盘柜后壁上,荧光光纤(带传感头) 固定在开关静触头上,尾纤沿着柜体角落和弱电线槽一起走线,或是跟柜内二次线捆扎在一起。

注意:为了保证绝缘安全,从安装传感头的高压侧到零电位侧之间的光纤尾纤长度不能短于 15cm。

(2)光纤传感器的固定

● 使用航空硅胶将传感器探头粘在铜排上,紧靠开关静触头部位。

● 保证传感器探头与铜排、触头等连接点部位的清洁;

● 固定探头时,可使用硅胶自粘带固定安装,也可使用航空硅胶固定;

● 导热硅胶须涂抹均匀,与铜排成水平安装;导热胶须经过约 5 分钟才会凝固,在此之前,尾纤不能受任何拉力,防止传感器探头被扯掉。

(3)光纤(尾纤)部分固定

粘性固定座采用粘接安装,可直接安装于开关柜内壁,配合尼龙扎带将传感器光纤固定,固定时,保证光纤敷设路径横平竖直。

     使用尼龙扎带固定尾纤时,不可收缩过紧,以免损伤尾纤。

为了不影响柜内的电气分布和日后的柜内检修,同时保证当日后柜体检修时传感器、尾纤、光纤等也不易被碰到,柜内的所有尾纤要尽量沿着柜体角落走线, 或是跟柜内二次线捆扎在一起。所有走线要横平坚直,完成固定后要将扎带的多余部分剪掉并扔进柜外垃圾篓。

粘性固定座选用开关柜内专用的固定座,粘性大,耐老化,保证尾纤长期牢固的固定。

七、 光纤安装/维护注意事项

(1)安装中要时时注意避免使光纤受到重压,紧夹或被尖利物体扎伤;

(2)布放光纤的牵引力应不得过大,严禁拉扯光纤;

(3)布放光纤时应从中间开始向两边牵引,牵引需有多人相互配合;

(4)光纤主体必须盘在手上,一个人在前面牵拉,后面缓慢布放;

(5)光纤布放过程中应无扭转、打结、严禁背扣、浪涌等现象发生;

(6)光纤要转弯时,其转弯半径应大于4cm;

(7)光纤转弯处如要通过锐角,必须垫以软性弯曲护层等导引装置;

(8)光纤穿过壳层时,要通过带护口的保护塑料管或喇叭型软管口;

(9)光纤长度多出部分必须圆圈盘绕,半径应大于 10cm,可靠固定;

(10)未连接的光纤接头一定要安装保护帽,防止灰尘附着;

(12)拆卸仪器时必须先卸下光纤,将光纤接头可靠固定后在拆卸仪器。
