●功能介绍：

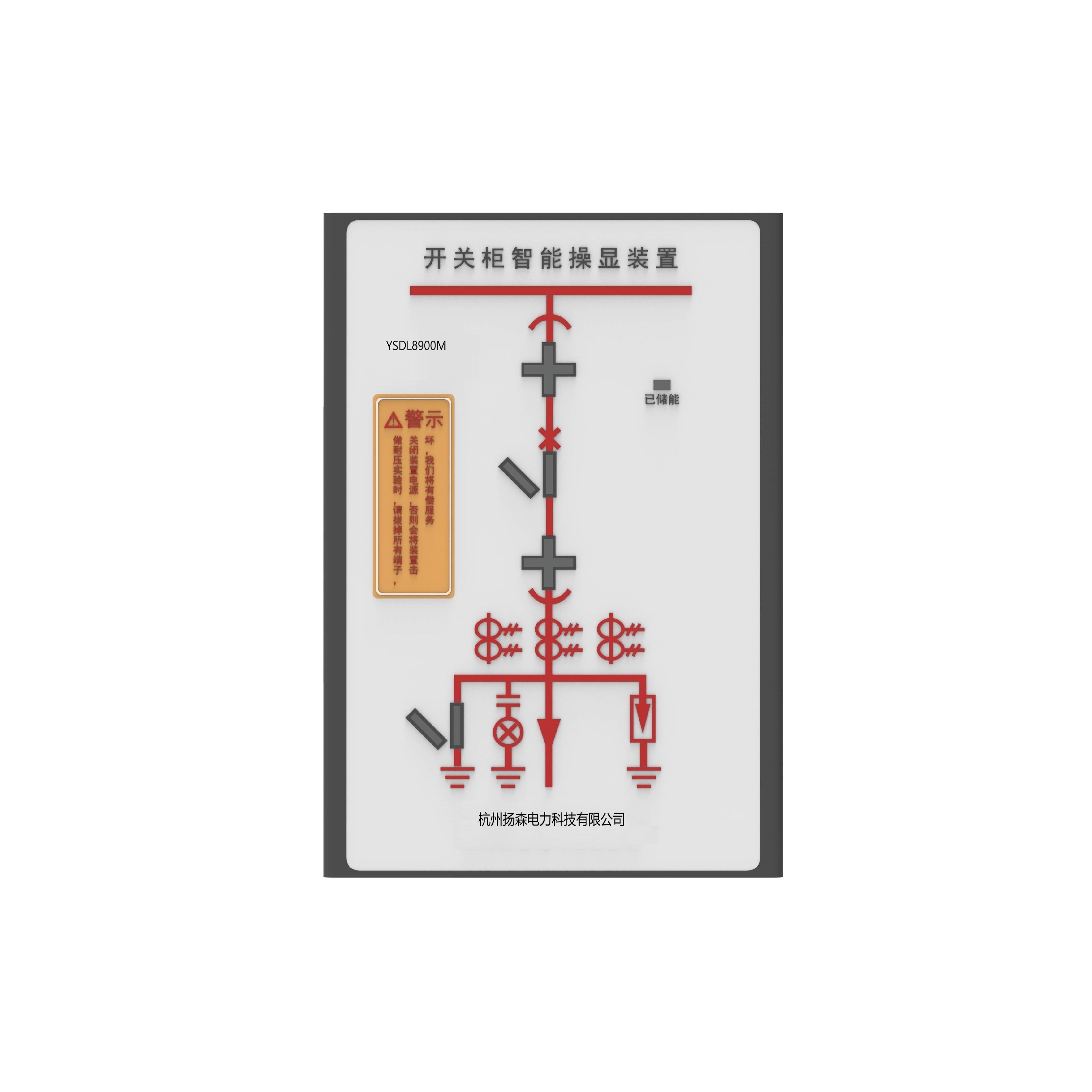

它集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁及温、湿度控制等多种功能于一体，指示功能可分可合，用户选用时只要提供一次方案图既可。另外产品还可以根据用户的要求实现回路电量参数及温、湿度等控制功能产品一体化布局配套装备于开关柜，这将简化过去开关柜的面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置，同时RS485通讯（选配）功能，可将所有开关状态和温湿度情况上传至监控中心。
●技术指标及功能简介：
1、电源：AC220V+10% 50HZ
2、工作环境：温度-20--50℃ 相对湿度≤95%RH
3、功耗≤10W
4、抗电强度:外壳与端子间大于AC2000V
5、绝缘性能:外壳与端子间大于100MΩ
6、模拟指示说明：
断路器状态指示（无源触点输入）合闸时，红色模拟条亮；分闸时，绿色模拟条亮。
断路器位置指示（无源触点输入）工作位置闭合时，红色模拟条亮；实验位置闭合时，绿色模拟条亮。
弹簧储能指示（无源触点输入）闭合，红色亮，表示已储能；断开，绿色亮，表示未储能。
接地闸刀位置指示（无源触点输入）闭合，红色亮，表示接地合闸；断开，绿色亮，表示接地断开。
注：失电状态下发光指示均不亮，接点信号来自断路器的辅助接点。
7、高压带电指示部分
LED启辉电压(KV): 母线电压X0.15 0.65
闭锁启控电压(KV):母线电压X0.65
8、温、湿度控制部分
传感器数量：两路凝露，两路温度（A型);一路凝露，一路温度（C型）
逻辑关系：1.当湿度大于93%RH将形成凝露时,启动加热。
2.当温度小于5 ，启动加热.到15 时，停止加热。
断线报警：加热器发生断线，相应报警指示灯亮，报警输出接点闭合。
