引言
在 10kV 电力系统中，高压带电显示装置作为一种关键的安全设备，能够直观地显示电气设备是否带电，有效防止电气误操作，避免人员触电事故和设备损坏，在电力系统的安全防护体系中占据着不可或缺的地位。随着电力技术的不断发展与电网规模的持续扩大，深入了解其工作原理，准确分析并解决常见故障，对于提升电力系统的安全性与稳定性具有重要意义。
10kV 高压带电显示装置工作原理
基本结构

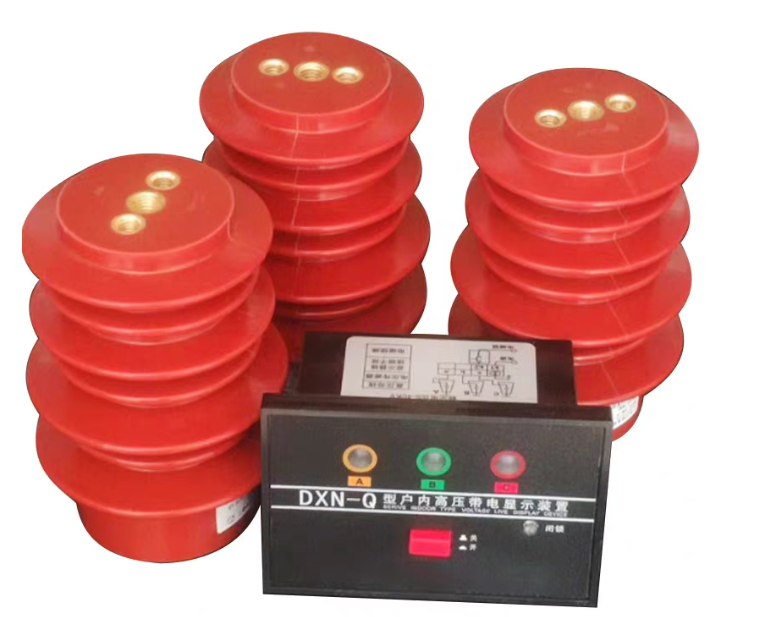

根据目前大部分设备上运行的高压带电显示装置按原理主要分为电感式及电容式两种，电感式相对于电容式应用时间更早，但近年来有逐渐被电容式取代的倾向。10kV 高压带电显示装置主要由传感器和显示器两大部分构成。传感器作为装置的前端感应部件，负责与高压带电体建立联系，感知电场信号；显示器则对传感器传来的信号进行处理、分析和呈现，以直观的方式向操作人员展示设备的带电状态。
传感器工作原理

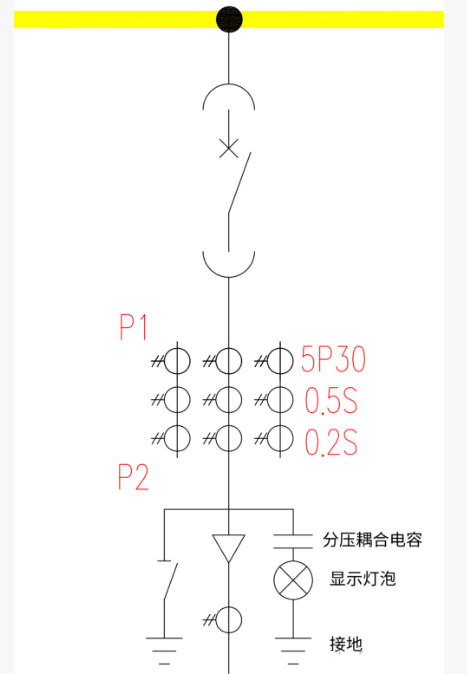

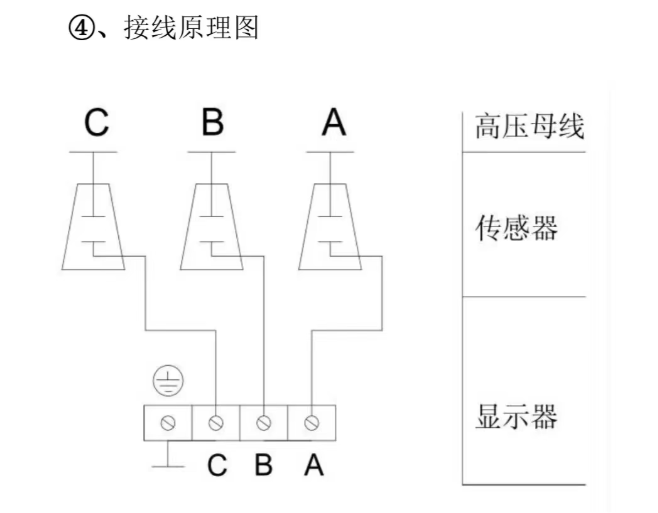

传感器通常采用电容分压原理或电场感应原理来工作。在电容分压原理中，传感器内部的电容元件与高压带电体形成电容耦合。如图所示右下角为高压带电装置一次图体现形式。当高压带电体存在电压时，通过电容分压，在传感器的输出端产生与高压成正比的低电压信号。以 10kV 高压带电显示装置为例，其传感器的电容值经过精确设计，能够将 10kV 的高电压转换为适合后续电路处理的低电压信号，一般在几伏到几十伏之间。而基于电场感应原理的传感器，则是利用高压带电体周围存在的电场，通过特殊的感应元件（如感应线圈或电场敏感材料），将电场信号转换为电信号。这种非接触式的测量方式，保证了传感器与高压带电体之间有足够的安全距离，提高了装置的安全性和可靠性。传感器一般有三支，分别对应 “A、B、C” 三相带电体，与高压带电体保持一定的安全距离，实现对三相电压的独立检测。
显示器工作原理
显示器接收来自传感器的低电压信号后，首先对信号进行放大、滤波等预处理，以去除干扰信号，提高信号的稳定性和准确性。然后，通过信号处理电路对处理后的信号进行分析和判断。当检测到的信号强度达到设定的阈值时，判定设备带电，此时显示器上对应的 “A、B、C” 三相指示灯亮起。当设备不带电时，传感器输出的信号较弱或为零，显示器判定设备处于不带电状态，“A、B、C” 三相指示灯熄灭。显示器如设有 “自检” 功能，则可以通过内部的自检电路，定期或在操作人员触发时，对传感器和显示器自身的各种功能模块进行检测。
10kV 高压带电显示装置常见故障分析
1、显示器故障
显示灯泡寿命短
故障的带电显示器中，主要原因在于显示灯泡寿命短。例如， 10kV 开关柜常用的氖泡型灯泡，虽具有耗电量小的优点，但由于氖泡中的氖气因热胀冷缩容易泄漏，导致臭氧产生量受影响，进而使氖泡发光能力下降，大大缩短了其使用寿命，在实际挂网运行中故障率较高，新投运不久的开关柜也常出现带电指示灯不亮的现象。
电路板部分元件损坏
在长期运行过程中，由于受到环境因素（如温度、湿度、电磁干扰等）和电气应力（如过电压、过电流等）的影响，显示器电路板上的部分元件可能会损坏。例如，电阻可能会因过热而阻值变大或开路，电容可能会出现漏电、击穿等问题，集成电路芯片可能会因静电放电、过电压冲击等原因损坏。这些元件的损坏会导致信号处理电路无法正常工作，从而出现指示灯不亮、指示错误等故障现象。此外，电路板上的焊点也可能因长期振动、热胀冷缩等原因出现松动、虚焊等问题，导致电路连接不可靠，引发故障。
2、传感单元故障
接触式传感器的接地故障

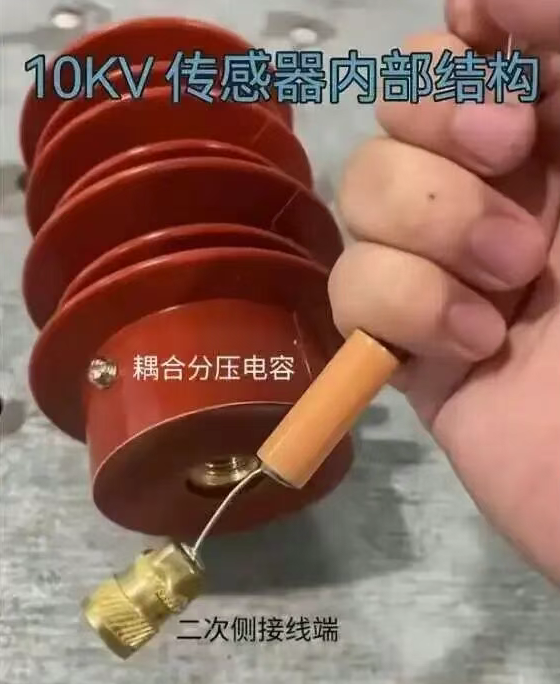

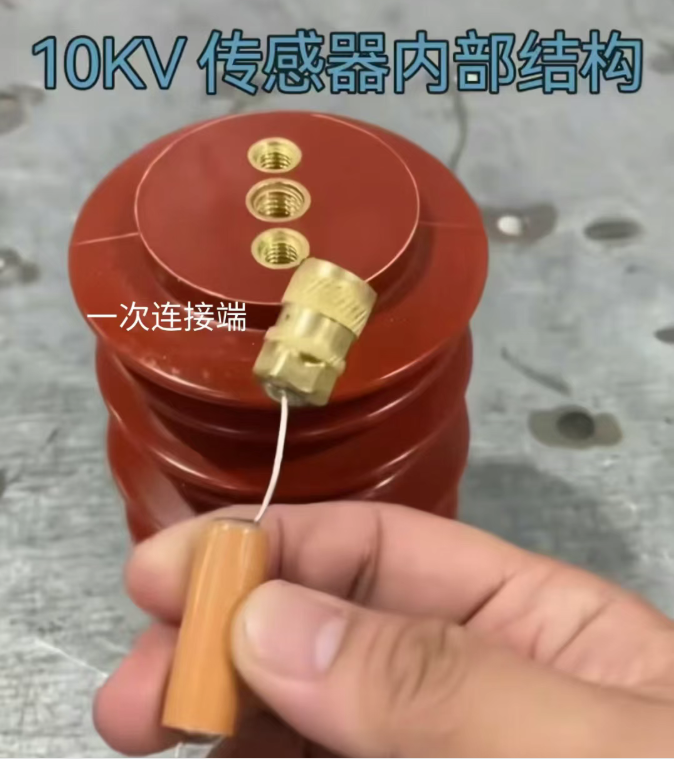

某地区目前使用的 10kV 带电显示器传感单元多为接触式，基于电容分压原理，由支柱瓷绝缘子式传感器、显示器和整流元件组成。由于支柱瓷绝缘子式传感器与高压带电母排直接相连，当芯棒击穿或外壳体绝缘闪络时，容易造成安装处的单相接地故障。在芯棒与外壳体胶粘组合过程中，若工艺不良，可能出现局部放电现象，进一步影响传感器的正常运行。而且这种电容式探头没有过压保护措施，在长期使用中，电荷积累可能使内部的高压电容被击穿，致使感应部分出现故障，经常导致探头或整流元件损坏。
传感器信号传输故障
传感器与显示器之间通过导线进行信号传输。在实际运行中，由于导线受到外力拉扯、腐蚀、老化等原因，可能会出现导线断裂、绝缘性能下降等问题，导致传感器输出的信号无法正常传输到显示器，或者传输过程中信号受到干扰，出现信号失真、误判等故障。连接传感器和显示器的插头、插座也可能因接触不良，导致信号传输中断或不稳定。在一些恶劣环境下，如潮湿、多尘的场所，插头、插座容易生锈、积尘，进一步加剧接触不良的问题。
3、其他类型故障
电源故障
部分10kV 高压带电显示装置（如需带自检功能）需要稳定的电源供应才能正常工作。如果电源出现故障，如电源适配器损坏、电源线路断路、短路等，将导致装置无法工作或工作异常。当电源电压过低时，可能会使显示器的指示灯亮度不足或闪烁；当电源电压过高时，可能会损坏装置中的电子元件。在一些情况下，电源的纹波过大也会对装置的正常工作产生干扰，导致信号误判等问题。
安装与接线故障
装置的安装位置和接线方式对其正常运行也有重要影响。如果传感器安装位置不当，与高压带电体的距离不符合要求，可能会导致感应信号过弱或不稳定，影响显示的准确性。接线错误也是常见的故障原因之一，例如接地线未可靠接地，将可能造成误指示。传感器引出线在接入显示装置之前发生断线或者接地，可能会造成显示器的氖灯不能正常发光指示。在一次系统单相接地故障时，如果带电显示器接地线开路，显示器二次部分接于系统线电压中，即使故障相对地电压为零，故障相显示器的氖灯仍可能正常发光指示，无法正确反映设备的带电状态。此外，不同相的传感器和显示器接线混淆，也会导致显示错误。
故障排查与维护策略
故障排查方法
外观检查
在发现 10kV 高压带电显示装置出现故障时，首先进行外观检查。查看显示器的外壳是否有破损、变形，指示灯是否有明显的损坏或烧毁迹象。检查传感器的安装是否牢固，有无松动、位移，传感器的绝缘外壳是否有裂纹、放电痕迹。观察连接导线是否有破损、断裂、老化，插头、插座是否有松动、生锈等情况。
电气检测
使用万用表，对装置进行电气检测。使用万用表测量电源电压是否正常，检查传感器输出信号的电压值是否在正常范围内。传感器引出线使用电阻档对地测量，是否存在一定绝缘电阻。显示器处接地是否正常接到正确为止。
功能测试
对装置进行功能测试，模拟设备带电和不带电的状态，观察显示器的指示是否正确，强制闭锁信号和解除闭锁信号的输出是否正常。使用专门的信号发生器，向传感器输入模拟的高压电场信号，检查显示器能否准确响应并显示带电状态；在无信号输入时，检查显示器是否能正确显示不带电状态，并解除闭锁信号。对显示器的自检功能进行测试，查看在自检过程中是否能检测出装置存在的故障，并给出相应的提示。如没有专门信号发生器，也可以使用一次耐压设备或二次耐压设备，在一次侧施加约2500V的交流电压，这时，显示装置应亮灯并闭锁点动作。
维护策略
定期维护
制定定期维护计划，对 10kV 高压带电显示装置进行周期性检查和维护。定期清洁装置的外壳和内部电路板，防止灰尘、油污等积聚影响设备散热和电气性能。检查传感器和显示器的连接导线是否牢固，对松动的插头、插座进行紧固，对老化、破损的导线及时更换。定期对装置进行功能测试，确保其在各种工况下都能正常工作。根据设备的使用环境和运行状况，合理确定维护周期，一般建议每季度或半年进行一次全面维护。
及时更换故障部件
一旦发现装置中的某个部件出现故障，应及时进行更换。在更换部件时，要选择符合设备规格和质量要求的配件，确保新部件的性能和可靠性。对于显示单元中的发光元件，尽量选择寿命长、稳定性好的产品；对于传感单元的传感器，要选择具有良好绝缘性能和抗干扰能力的型号。在更换电路板上的元件时，要注意焊接工艺，避免因焊接不当导致新的故障。更换部件后，要对装置进行全面测试，确保其恢复正常工作。
优化安装与接线
在装置安装过程中，要严格按照安装说明书的要求进行操作。确保传感器安装在正确的位置，与高压带电体保持合适的安全距离，且安装牢固。正确连接传感器和显示器之间的导线，保证接线牢固、正确，特别是接地线要可靠接地，接地电阻符合要求。在接线完成后，要进行仔细检查，防止出现接线错误或松动的情况。对于已安装运行的装置，如果发现安装位置或接线存在问题，应及时进行调整和整改，以确保装置的正常运行。
结论
10kV 高压带电显示装置凭借其基于电容分压或电场感应的传感器原理以及精密的显示器信号处理机制，在电力系统中切实发挥着保障安全、防止误操作的关键作用。然而，在实际运行过程中，受多种因素影响，该装置常出现显示单元发光元件寿命短、电路板元件损坏，传感单元接地故障、信号传输故障以及电源故障、安装接线故障等问题。通过外观检查、电气检测和功能测试等有效的故障排查方法，以及定期维护、及时更换故障部件、优化安装与接线等科学的维护策略，能够及时发现并解决故障，保障装置的稳定可靠运行。随着电力技术的持续进步，未来 10kV 高压带电显示装置将朝着更高可靠性、智能化和小型化的方向发展，为电力系统的安全稳定运行提供更为坚实的保障。
