1.概述
UserDXN-Q4 高压带电显示器是我公司根据供电局及市场的需求而设计的带自检功能的电压指示器。在面板上设置了自检和验电按钮，按下自检按钮可以对指示器本身性能进行检测，提高指示器的可靠性，
（详见显示装置功能）。其内部电路由于采用低功耗的发光元件，使得整机功耗低，性能更稳定、可靠性更高。广泛适用于户内7.2、12、24、40.5kV、频率50Hz的高压电气设备中，与电压传感器配套使用，可以反映
高压带电状况，与隔离开关、接地开关配套，还可提高配套产品的防误性能。
2.正常工作条件
环境温度：＋40℃~－25℃；
海拨高度：不高于2000m；
环境相对湿度日平均值不大于95％；
月平均值不大于90％。
自检按钮功能：
1、高压侧断电时，当二次工作电源接通，按下自检按钮，显示高压带电的L1、L2、L3指示灯应该亮,闭锁继电器输出接点应该断开； 释放按钮L1、L2、L3指示灯灭，闭锁继电器输出接点闭合。
2、当高压端电压达到或大于标称电压的40%时，不管二次电源是否接通，按下按钮，显示高压带电的L1、L2、L3指示灯亮，闭锁继电器输出接点断开。
验电开关功能：
1、高压侧断电时，按下验电开关，显示高压带电的L1、L2、L3指示灯应该不亮；
2、当高压端电压达到或大于标称电压的40%时，按下验电开关，显示高压带电的L1、L2、L3指示灯必须亮。

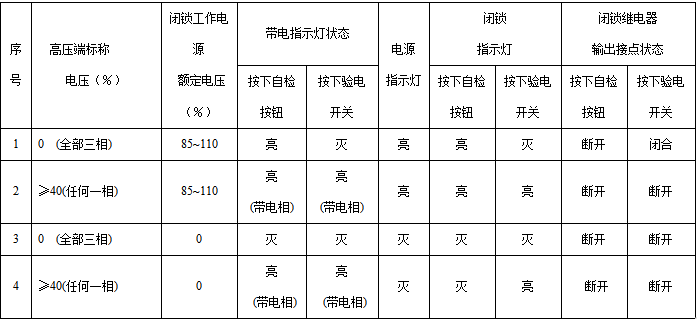

带电显示器工作状态表如下：
注：序号3、4状态属于指示器保护状态，当指示器失去工作电源，无论高压端是否有电压，闭锁继电器输出接点始终处于断开位置。
电压指示器适配电容量参数表：
注：特殊适配电容值，或实现一拖二带电指示请订货说明，我们将出厂按需求配置参数。

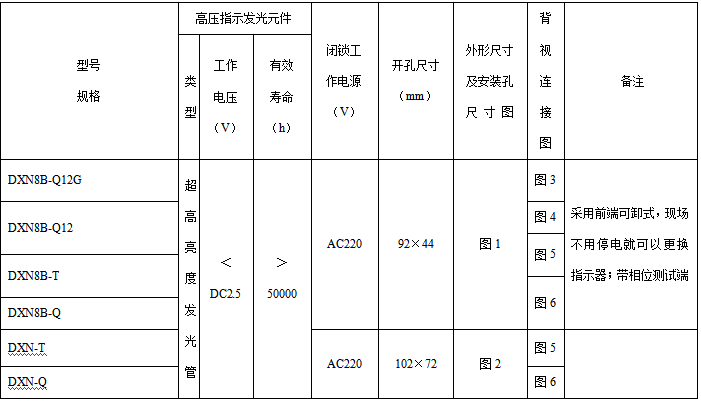

电压指示器基本参数表：

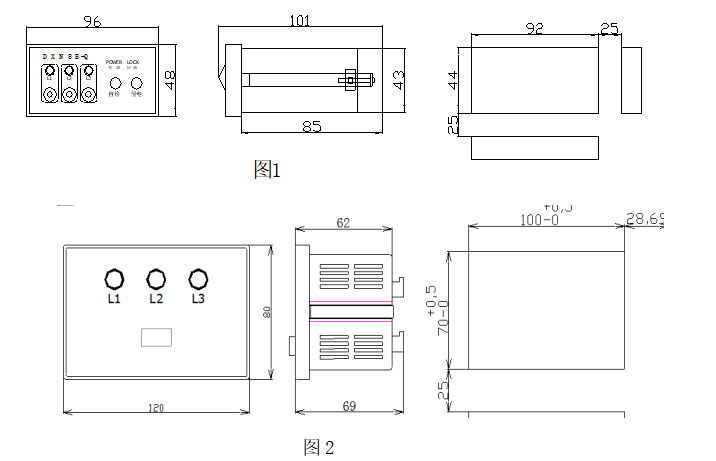

外形及安装孔加工尺寸图：

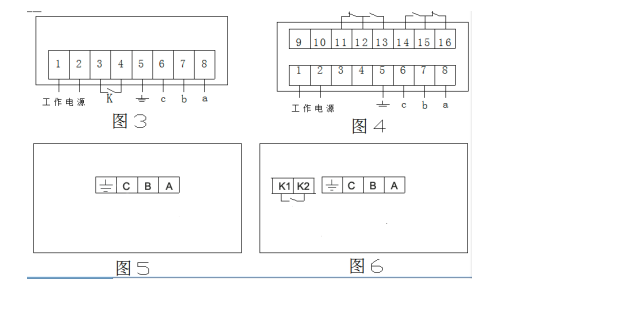

背视接截图：

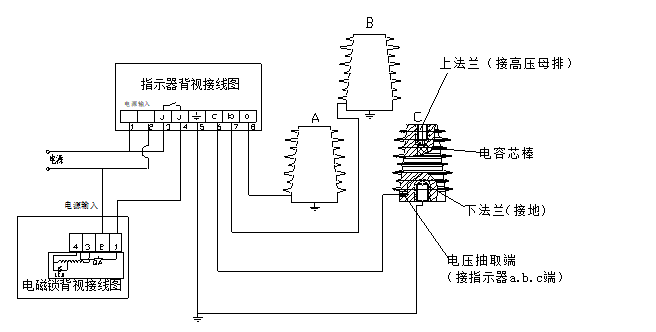

电压指示器、传感器、电磁锁配套连接图:
注意事项 :
☆ 指示器信号输入端a、b、c与接地之间不能进行2000V/1min耐压（因为a、b、c与接地之间通过指示灯已经形成了工作回路），否则会损坏指示器。
指示器可以进行2000V/1min试验的部位为：①电源输入端并联对地；②继电器接点并联对地。
